Dlaczego relokacja maszyn nie jest „większym przeprowadzeniem”
Relokacja maszyn lub całej linii technologicznej to ingerencja w serce zakładu produkcyjnego, a nie „większe przenosiny sprzętu”. Dotyka nie tylko fizycznego przestawienia urządzeń, ale też procesu technologicznego, organizacji pracy, jakości produktu i ciągłości dostaw do klientów. Zaniedbanie choć jednego z tych elementów kończy się nie tyle dłuższym remontem, co realnym zatrzymaniem biznesu.
Częsty błąd polega na traktowaniu relokacji jak skomplikowanej przeprowadzki biura: „zdemontujemy, przewieziemy, postawimy i podłączymy”. Maszyna to jednak system zależności: media, sterowanie, otoczenie logistyczne, operatorzy, systemy IT, kontrola jakości. Jeżeli któryś z tych komponentów nie zostanie zabezpieczony w planie, harmonogram zaczyna się rozjeżdżać, a koszty rosną lawinowo.
Do relokacji trzeba podchodzić jak do odtworzenia zdolności produkcyjnej w nowym miejscu, a nie jedynie do przeprowadzki sprzętu. Kluczowy jest nie sam fakt, że maszyna stoi w hali docelowej, ale to, czy osiąga powtarzalnie założone parametry jakościowe i wydajnościowe.
Relokacja technologii a zwykła przeprowadzka sprzętu
Przy typowej przeprowadzce większość ryzyk dotyczy logistyki: zabezpieczenia mienia, terminowości transportu, drobnych uszkodzeń. Relokacja maszyn obejmuje cały łańcuch wartości: od dostawy surowca, przez proces produkcyjny, aż po wysyłkę gotowego wyrobu. Przesunięcie maszyny zmienia:
układ przepływu materiału (np. wydłużenie ścieżki transportu między stanowiskami),
obciążenie innych maszyn (np. inny takt linii),
obciążenie mediów (np. sprężone powietrze, energia, chłód),
organizację pracy ludzi (zasięg stanowisk, bezpieczeństwo, ergonomia),
integrację z systemami IT (MES, SCADA, WMS, traceability).
Dlatego relokacja bez przemyślenia procesu końcowego jest tylko drogim przenoszeniem żelastwa. Dopiero połączenie aspektów technicznych z procesem i organizacją pracy daje przewidywalny rezultat.
Konsekwencje niedoszacowania zakresu relokacji
Najbardziej bolesne są przestoje i utrata zdolności produkcyjnej. Zdarza się, że linia po fizycznym ustawieniu i podłączeniu rusza, ale jej OEE spada o kilkanaście–kilkadziesiąt procent: częstsze mikroprzestoje, problemy z jakością, konieczność ręcznych obejść. Niby „wszystko stoi na miejscu”, ale zakład żyje w permanentnym trybie gaszenia pożarów.
Typowe konsekwencje niedoszacowania:
wzrost kosztu jednostkowego produktu – więcej odpadów, większe zużycie mediów, dodatkowe nadgodziny,
utrata terminowości dostaw – opóźnienia wobec kluczowych klientów, kary umowne, konieczność zlecania produkcji na zewnątrz,
spadek OEE – relokacja niby zakończona, ale realna zdolność produkcyjna jest niższa niż przed przeniesieniem,
przemęczenie zespołu – ciągłe poprawki „na żywym organizmie” zamiast jednorazowego, dobrze zaplanowanego wdrożenia.
Najgorszy scenariusz to sytuacja, w której linia jest „prawie gotowa”, ale brakuje drobnych, nieprzewidzianych elementów: zbyt słabe zasilanie, niewystarczający wyciąg, brak potwierdzenia od UDT czy rzeczoznawcy PPOŻ. Prace zatrzymują się na tygodnie, a koszt wynajęcia tymczasowych rozwiązań (np. agregatów, filtrów) zjada całą „oszczędność” z szybszej relokacji.
Kiedy relokacja się opłaca, a kiedy kupić nową maszynę
Popularna rada brzmi: „jeśli maszyna jest stara, lepiej kupić nową niż ją przenosić”. To prawda tylko częściowo. Często stare urządzenie jest mocno zintegrowane z procesem lub posiada unikatowe oprzyrządowanie (formy, narzędzia, dedykowane stoły pomiarowe), których odtworzenie byłoby droższe niż relokacja samej maszyny.
Decyzję opłacalności warto oprzeć na chłodnych pytaniach:
Jaki jest rzeczywisty stan techniczny maszyny (nie tylko wiek, ale liczba awarii, dostępność części, wsparcie producenta)?
Czy po relokacji planowana jest zmiana wolumenu lub asortymentu produkcji, której stara maszyna może już nie sprostać?
Czy maszyna jest krytyczna procesowo (brak zapasowej mocy w zakładzie lub u kooperantów)?
Czy da się relokację połączyć z sensowną modernizacją (np. upgrade sterowania), czy lepiej nie ruszać tego, co działa stabilnie?
Niekiedy bardziej opłaca się zakupić nową, standaryzowaną maszynę w lokalizacji docelowej, a starą pozostawić do wygaszenia produkcji lub jako rezerwę. Z drugiej strony zdarzają się urządzenia specjalne, prototypowe, których odtworzenie jest praktycznie niemożliwe – wtedy relokacja, nawet kosztowna, bywa jedyną rozsądną drogą.
Złudzenia zarządów i działów utrzymania ruchu
Po stronie zarządów często pojawia się złudzenie, że relokacja to projekt o przewidywalnym, krótkim zwrocie, bo „przecież maszyny już mamy, tylko je przestawiamy”. Niedoszacowanie czasu na audyt, formalności czy rozruch prowadzi potem do zaskoczeń. Z kolei działy UR czasami przeceniają możliwość wykonania wszystkiego własnymi siłami, bez dedykowanej koordynacji projektowej.
Typowe złudzenia:
„Inny zakład zrobił to w miesiąc, więc my też” – bez refleksji, że inna była konfiguracja, formalności i stan maszyn,
„Generalny wykonawca wszystko załatwi” – przy założeniu, że ktoś przejmie odpowiedzialność za każdą drobnostkę procesową,
„Utrzymanie ruchu zna tę maszynę, więc nie trzeba dużej dokumentacji” – co mści się przy zmianie składu zespołu lub skomplikowanej integracji.
Kontrariańskie podejście polega na przyjęciu, że relokacja jest raczej dużym projektem inwestycyjno-produkcyjnym niż przedłużeniem zwykłego serwisu. Wtedy łatwiej uzasadnić czas na audyt, przygotowanie dokumentacji, testy i walidację.

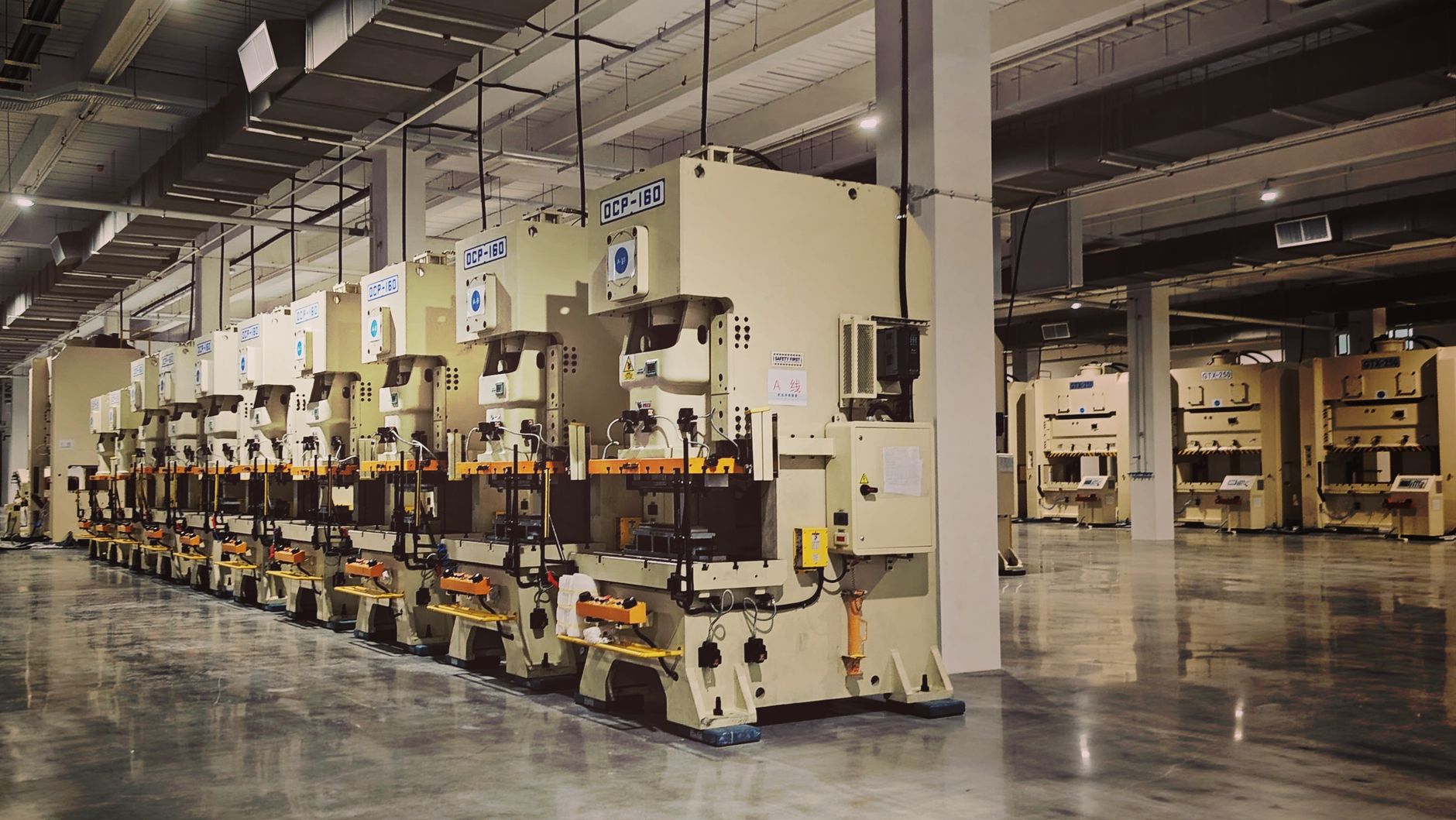

Źródło: Pexels | Autor: Mazhar Ulazhar
Określenie celu relokacji i zakresu projektu
Dobrze zdefiniowany cel relokacji jest ważniejszy niż pojedyncze techniczne szczegóły. Bez jasnej odpowiedzi na pytanie „po co przenosimy tę maszynę?” każdy kolejny krok staje się sporem o koszty i terminy, zamiast rozmową o przewidywalnym wyniku biznesowym.
Cele biznesowe relokacji maszyn i linii
Najczęściej relokacja maszyn jest skutkiem jednej z kilku decyzji strategicznych:
redukcja kosztów – przeniesienie produkcji do tańszej lokalizacji (nearshoring, offshoring), optymalizacja kosztów mediów, wynajmu lub podatków,
konsolidacja zakładów – zamknięcie mniejszych lokalizacji i skupienie produkcji w jednym centrum,
zwiększenie mocy produkcyjnych – dołożenie maszyny w zakładzie o wyższej efektywności lub lepszym dostępie do kadr,
zmiana layoutu – przebudowa przepływu materiałów, skrócenie dróg transportu wewnętrznego, poprawa ergonomii i bezpieczeństwa,
bliskość klientów – przesunięcie wybranych linii bliżej kluczowych odbiorców, by skrócić czas dostaw.
Jeśli te cele nie są nazwane i policzone, projekt relokacji łatwo zamienia się w spór o to, czy „naprawdę trzeba robić dodatkowy fundament” albo „czy konieczna jest modernizacja zasilania”. Bez liczb ciężko wykazać, że większy koszt na początku zwraca się w wyższej stabilności po starcie produkcji.
Definiowanie zakresu: maszyna, linia, peryferia i IT
Następny krok to określenie, co tak naprawdę jest przenoszone. Typowy błąd to opis „przenosimy prasę X” rozumiany przez każdą stronę inaczej. Dla jednych prasa to sam korpus z napędem, dla innych także:
podajniki, transportery, stoły obrotowe,
formy, tłoczniki, narzędzia,
systemy pomiarowe i kontrolne,
szafy sterownicze, panele HMI, czytniki kodów,
stacje pakowania, etykietowania,
powiązane skanery, wagi, drukarki,
lokalne systemy IT (np. PC przy maszynie, serwery danych procesowych).
Pełny zakres powinien objąć cały łańcuch technologiczny i logistyczny, a nie tylko główne „żelazo”. W wielu projektach to właśnie niedoszacowane peryferia (np. lokalne układy odpylania, detale mocujące, dedykowane wózki) zatrzymują rozruch.
Przekładanie celu biznesowego na parametry techniczne i KPI
Aby relokacja nie zakończyła się formalnym sukcesem, a faktycznym spadkiem efektywności, cel biznesowy trzeba przełożyć na konkretne parametry techniczne i KPI. Przykład:
Cel: konsolidacja produkcji i obniżenie kosztu jednostkowego –> KPI: docelowe OEE, koszt robocizny na sztukę, zużycie energii na sztukę.
Cel: zwiększenie mocy –> KPI: planowana wydajność szt./godz., maksymalne obciążenie linii, liczba zmian.
Cel: zmiana layoutu –> KPI: czas przepływu zlecenia, czas uzupełniania bufora, długość ścieżek transportu.
Każdy z tych KPI powinien mieć wartość przed relokacją oraz cel po relokacji. Dopiero wtedy można świadomie zdecydować, czy np. dołożenie automatycznego podajnika jest „wydatkiem zbędnym”, czy kluczowym warunkiem zachowania lub poprawy efektywności po przeniesieniu.
Kiedy łączyć relokację z modernizacją, a kiedy nie ruszać
Kusząca rada brzmi: „skoro i tak przenosimy, to od razu zmodernizujmy”. Czasem to świetny pomysł, a czasem przepis na spiralę opóźnień. Rozsądne kryteria:
Modernizację warto łączyć z relokacją, gdy:
i tak trzeba ingerować w sterowanie (np. zmiana długości przewodów, nowe moduły I/O),
maszyna wymaga dostosowania do nowych norm (np. bezpieczeństwo, strefy Ex),
wymagana jest istotna zmiana asortymentu lub parametrów pracy.
Modernizacji lepiej unikać, gdy:
maszyna jest krytyczna dla dostaw, a termin startu jest sztywny,
brakuje pełnej dokumentacji i istnieje ryzyko długiego debugowania,
relokacja jest już wystarczająco ryzykowna z uwagi na formalności lub złożoność.
Dobrym kompromisem bywa podział na etapy: najpierw „czysta” relokacja do stanu wyjściowego, walidacja osiągnięcia pierwotnych KPI, a dopiero później faza modernizacyjna zaplanowana jak oddzielny projekt. Dzięki temu jedno nie blokuje drugiego, a ryzyka się nie kumulują.
Audyt miejsca wyjściowego i docelowego – punkt, od którego zależy wszystko
Audyt miejsc startu i celu relokacji jest fundamentem całego projektu. To nie „zwiedzanie hali”, ale systematyczne zebranie danych, na których będą pracować projektanci, wykonawcy i logistycy. Brak precyzyjnych informacji na tym etapie prowadzi do decyzji „na oko” i niekończących się zmian w trakcie realizacji.
Co sprawdzić w miejscu wyjściowym – nie tylko wokół maszyny
Analiza miejsca wyjściowego służy nie tylko temu, by „zapamiętać, jak było”, ale przede wszystkim, by zrozumieć, dlaczego maszyna pracowała stabilnie. Warto zebrać informacje o:
dostępie i drogach transportowych – szerokości drzwi, wysokości bram, promieniach skrętu, ewentualnych zwisach (instalacje, trasy kablowe),
nośności stropów i posadzki – zarówno pod maszyną, jak i na trasie wynoszenia,
lokalnych warunkach środowiskowych – temperatura, zapylenie, wilgotność, wibracje od innych maszyn,
warunkach pracy operatorów – dojścia, strefy bezpieczeństwa, oświetlenie, miejsca na narzędzia, bufor materiałów.
Analiza miejsca docelowego – jak nie powtórzyć starych błędów w nowym układzie
Miejsce docelowe bywa traktowane jak „pusta kartka”. Tymczasem to właśnie tam odbędzie się cała weryfikacja wcześniejszych decyzji. Projekt layoutu i infrastruktury powinien być efektem audytu, a nie tylko rysunku z CAD-a.
Przy oględzinach i pomiarach w miejscu docelowym dobrze jest rozdzielić kilka perspektyw:
perspektywa mediów – odległość do istniejących kolektorów, rozdzielni, szachtów, możliwość rozbudowy,
perspektywa logistyki wewnętrznej – drogi dostaw surowców, wyjście produktu, miejsca na bufor,
perspektywa BHP i ppoż. – drogi ewakuacji, oddzielenia pożarowe, strefy zagrożenia wybuchem, poziom hałasu,
perspektywa eksploatacji – dostęp serwisowy, miejsca na narzędzia, części zamienne, strefy inspekcji.
Popularną praktyką jest „dopasowanie” maszyny do istniejącej infrastruktury. Działa, gdy maszyna nie jest krytyczna, a hala ma duży zapas nośności i mediów. Gdy jednak przenoszony jest kluczowy węzeł linii, rozsądniej bywa odwrócić logikę: to infrastruktura ma zostać dopasowana do wymagań procesu, nawet kosztem większych prac budowlano-instalacyjnych.
Dobrym filtrem jest pytanie: co będzie tańsze i bezpieczniejsze w perspektywie pięciu lat – jednorazowa modernizacja hali czy stały kompromis z wydajnością i ergonomią?
Pomiary i dane wejściowe dla projektantów
Audyt nie kończy się na notatkach „mieści się / nie mieści się”. Projektanci potrzebują twardych danych. Minimalny pakiet, który rzadko bywa zebrany kompletnie:
rzeczywiste wymiary – pomiary geodezyjne lub chociaż precyzyjne pomiary taśmą i dalmierzem z naniesieniem na plan,
rzeczywista nośność i stan posadzki – nie tylko z projektu, ale z aktualnych badań lub opinii konstruktora,
profil zużycia mediów przez maszynę w dotychczasowym miejscu (z rejestratorów, liczników, logów),
mapa istniejących instalacji – trasy kablowe, rurociągi, kanały, odwodnienia, strefy pod posadzką,
warunki środowiskowe zmierzone, nie „na oko” – hałas, temperatura, przeciągi, drgania.
Powszechna rada „wystarczy projekt budowlany i layout z działu inwestycji” przestaje działać w dwóch sytuacjach: przy starszych obiektach, gdzie dokumentacja nie nadążała za zmianami, oraz przy maszynach bardzo wrażliwych na drgania czy temperaturę. Wtedy brak aktualnych pomiarów bezpośrednio przekłada się na problemy przy rozruchu.
Ocena wpływu na inne procesy i sąsiednie linie
Maszyna nigdy nie pracuje w próżni. Zanim zostanie „wrysowana” w nowe miejsce, trzeba przeanalizować wpływ na otoczenie. W praktyce oznacza to kilka pytań:
czy nowa lokalizacja nie blokuje istniejących dróg ewakuacyjnych lub transportowych,
czy hałas, wibracje lub emisje (pyły, opary) nie pogorszą warunków pracy innych stanowisk,
czy zmiana przepływu materiałów nie wydłuży istotnie czasu realizacji zleceń,
czy sąsiednie linie nie staną się zakładnikami jednego wąskiego przejścia lub wspólnego wózka widłowego.
Przykład z praktyki: linia pakowania została dosunięta bliżej rampy, by skrócić drogę gotowego wyrobu. Nikt nie policzył, że od tej pory surowiec musi przeciskać się przez dwa nowe skrzyżowania ruchu wózków. Efekt – marginalna oszczędność na końcu procesu, za to regularne zatory i kolizje na wejściu.

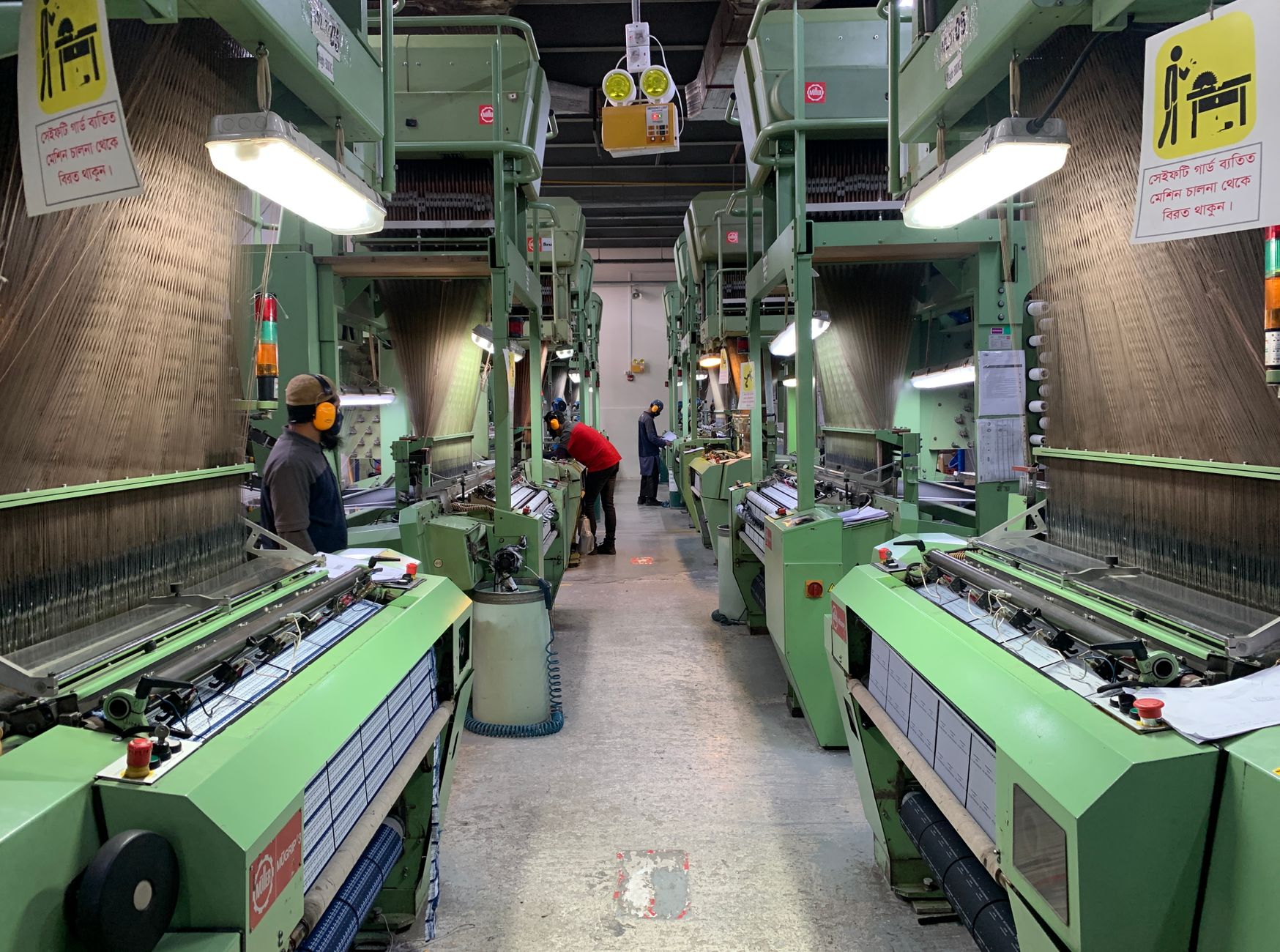

Źródło: Pexels | Autor: J E
Formalności, pozwolenia i odpowiedzialność prawna
Na etapie projektowania trasy relokacji i nowego miejsca montażu trzeba jasno określić, kto za co odpowiada w sferze prawnej. Maszyna, która „działała od lat”, po przeniesieniu może wymagać ponownej oceny zgodności, aktualizacji dokumentacji BHP czy zgłoszeń do urzędów.
Relokacja a wymagania dyrektyw i norm (np. CE)
Częste założenie brzmi: „maszyna ma już CE, więc wystarczy ją przenieść”. Problem pojawia się wtedy, gdy:
zmienia się sposób integracji z innymi urządzeniami (np. dołożenie robota, nowego systemu podawania),
zmieniają się warunki pracy (np. strefa Ex, inne środowisko, inny tryb pracy ręcznej),
istniejące środki ochronne przestają być wystarczające w nowym układzie (np. inne drogi dojścia operatorów).
W takich przypadkach relokacja może w praktyce oznaczać powstanie „nowej maszyny” w rozumieniu przepisów, z konsekwencjami w postaci konieczności ponownej oceny ryzyka, aktualizacji dokumentacji technicznej, a czasem nawet nowej deklaracji zgodności.
Bezpieczeńczniejszym podejściem jest założenie, że każdy większy projekt relokacyjny wymaga formalnej analizy, czy zakres zmian nie przekracza progu „istotnej modyfikacji”. Decyzja nie powinna opierać się jedynie na intuicji kierownika UR, ale na opinii kompetentnej osoby/firmy znającej aktualne wymagania prawne i normatywne.
Pozwolenia budowlane, środowiskowe i uzgodnienia zewnętrzne
Nawet jeżeli sama maszyna nie wymaga nowych certyfikatów, układ instalacji i budynku może już podlegać formalnościom. Typowe obszary:
zmiany konstrukcyjne – nowe fundamenty, podsadzki, wzmocnienia stropów, otwory w ścianach i stropach,
instalacje techniczne – rozbudowa instalacji gazów technicznych, mediów energetycznych, systemów wentylacji lub odpylania,
oddziaływanie na środowisko – hałas na zewnątrz, emisje, ścieki technologiczne, odpady niebezpieczne.
Popularna rada „przecież tylko przestawiamy, nie budujemy nowego zakładu” przestaje działać, gdy suma drobnych zmian przekracza progi ustawowe. Ignorowanie tego ryzyka może zakończyć się nakazem wstrzymania eksploatacji lub dodatkowymi nakładami już po rozruchu.
Bezpiecznym minimum jest konsultacja projektu relokacji z osobą odpowiedzialną za formalności budowlane i środowiskowe na etapie planowania, a nie dopiero przy wezwaniu pierwszego inspektora.
Odpowiedzialność za bezpieczeństwo po relokacji
Po przeniesieniu maszyny ktoś formalnie odpowiada za jej bezpieczną eksploatację. W praktyce odpowiedzialność rozkłada się na kilka podmiotów:
właściciel/zarządzający zakładem – za dopuszczenie maszyny do eksploatacji w danym obiekcie i warunkach,
wykonawca relokacji – za prawidłowe wykonanie prac zgodnie z umową i sztuką techniczną,
dostawcy komponentów i modernizacji – za zgodność dostarczonych części z wymaganiami i dokumentacją.
Kluczowe jest doprecyzowanie w umowach, kto realizuje i podpisuje:
aktualizację oceny ryzyka,
przegląd i ewentualne uzupełnienie osłon, blokad, kurtyn,
instrukcje stanowiskowe oraz szkolenia operatorów po zmianie układu.
Bez tego łatwo o sytuację, w której każdy zakłada, że „ktoś inny to zrobił”, a po incydencie nikt nie potrafi wykazać, jakie środki bezpieczeństwa zostały zweryfikowane po relokacji.
Inwentaryzacja i dokumentacja techniczna – krok, którego wielu próbuje skrócić
Pełna inwentaryzacja przenoszonej instalacji wydaje się czasem luksusem. Tymczasem to ona decyduje, czy demontaż, transport i ponowny montaż przebiegną w sposób kontrolowany, czy będą opierały się na „pamięci” kilku kluczowych pracowników.
Zakres inwentaryzacji – nie tylko główne zespoły
Minimalistyczne podejście zakłada spisanie „dużych klocków” – maszyna, szafa sterownicza, podajnik, przenośnik. W praktyce problemy przy rozruchu powodują często drobiazgi, które zniknęły po drodze. Dlatego sensowna inwentaryzacja obejmuje:
elementy mocujące i bazujące – płyty, kotwy, wsporniki, dystanse, które decydują o geometrii,
instalacje towarzyszące – lokalne odpylanie, osłony dźwiękochłonne, wygłuszenia, kanały odwadniające,
okablowanie i wiązki – szczególnie tam, gdzie nie planuje się wymiany na nowe,
dodatki „domowe” – stoły pomocnicze, uchwyty na narzędzia, stojaki na formy, które operatorzy dobudowali przez lata.
To ostatnie źródło bywa lekceważone, a po przeniesieniu kończy się prowizorycznymi rozwiązaniami z palet i taśmy, które psują ergonomię i bezpieczeństwo.
Fotodokumentacja i oznaczenia – prosty sposób na ograniczenie chaosu
Dokumentacja fotograficzna przed demontażem jest jednym z najtańszych narzędzi, a wciąż często traktuje się ją po macoszemu. Skuteczne podejście to:
systematyczne zdjęcia całej instalacji z kilku stron i z góry (jeśli możliwe),
zbliżenia newralgicznych miejsc: przejść przewodów, punktów smarowania, połączeń referencyjnych,
oznaczanie wiązek kablowych, rur i węży jednoznacznym kodem, który będzie spójny z planem montażu,
krótkie filmowe „przejście” po maszynie z komentarzem osoby, która zna jej niuanse.
Przekonanie, że „doświadczeni elektrycy i automatycy poradzą sobie bez tego”, działa tylko przy prostych maszynach i stabilnych zespołach. Gdy po drodze dojdzie zmiana osoby odpowiedzialnej, urlopy lub przerwa w projekcie, brak dobrego opisu wraca w postaci dodatkowych dni na odtwarzanie podłączeń.
Dokumentacja papierowa i elektroniczna – co trzeba uzupełnić przed startem projektu
Relokacja to test stanu dokumentacji. Im starsza maszyna i więcej „domowych” przeróbek, tym większa szansa, że schematy nie zgadzają się z rzeczywistością. Zanim wjedzie pierwszy klucz, trzeba sprawdzić:
czy schematy elektryczne i pneumatyczne są aktualne i czy zawierają wszystkie zmiany z ostatnich lat,
czy dostępna jest dokumentacja PLC/HMI (kopia programów, listy zmiennych, opisy funkcji),
czy istnieją rysunki fundamentów, plan kotwienia i wymogi dotyczące poziomowania,
czy instrukcje obsługi i konserwacji są spójne z aktualną konfiguracją.
Jeżeli dokumentacja jest szczątkowa, jednym z pierwszych zadań projektu powinno być jej uzupełnienie przynajmniej do poziomu umożliwiającego bezpieczny demontaż i ponowny montaż. Odkładanie tego „na później” zwykle kończy się utratą wiedzy przy demontażu i koniecznością długotrwałej diagnostyki już po przeniesieniu.

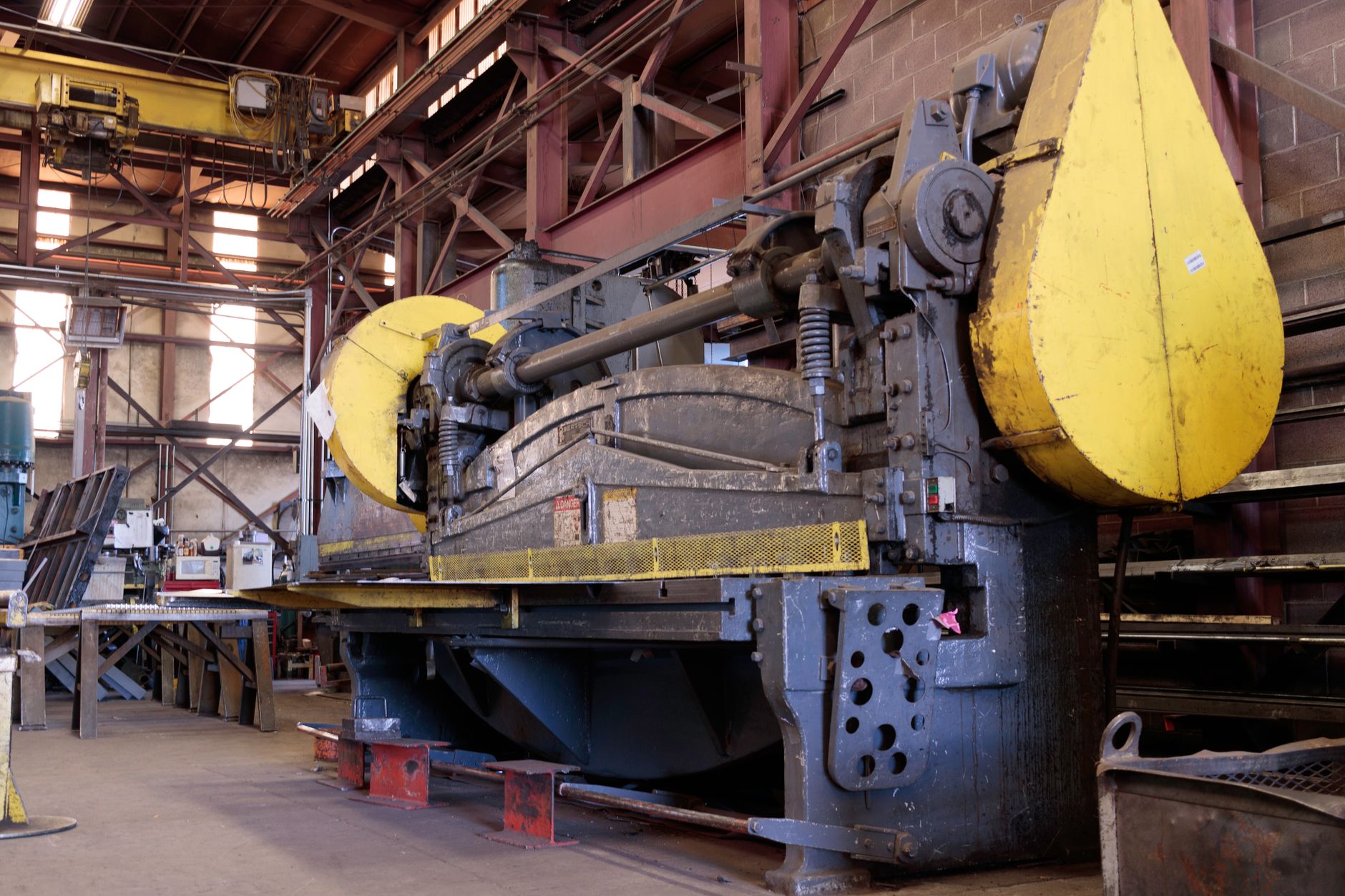

Źródło: Pexels | Autor: Shamsuddin Habib
Planowanie relokacji: harmonogram, budżet i ryzyka
Relokacja, nawet jednej dużej maszyny, to w praktyce kilka równoległych projektów: techniczny, logistyczny, formalno-prawny i produkcyjny. Próba upchnięcia tego w prosty wykres z trzema polami („demontaż – transport – montaż”) kończy się zazwyczaj seriami poślizgów.
Budowa realistycznego harmonogramu
Harmonogram trzeba oprzeć na trzech rodzajach działań: przygotowawczych, krytycznych technicznie i buforowych.
Przygotowawcze – audyty, projekt layoutu, formalności, przygotowanie fundamentów i instalacji, zakupy brakujących elementów,
Buforowe – testy, poprawki, dodatkowe prace budowlane, nieprzewidziane przestoje.
Standardowa „optymistyczna” praktyka zakłada symboliczny bufor lub brak przewidzianych testów. Działa wyłącznie przy prostych, powtarzalnych projektach. Przy maszynach kluczowych bezpieczniejsze jest jawne wpisanie buforu i nazwanie go wprost. Łatwiej wtedy bronić harmonogramu przed nieuzasadnionym skracaniem.
Powiązanie harmonogramu z planem produkcji
Plan relokacji musi być zsynchronizowany z planem produkcji w obu lokalizacjach. Kluczowe pytania:
Koordynacja z produkcją: scenariusze wyłączenia maszyny
Zgranie relokacji z planem produkcji rzadko da się zamknąć w jednym „okienku postoju”. Typowe są trzy scenariusze i każdy ma swoje pułapki:
twardy postój – maszyna jest całkowicie wyłączona na czas demontażu, transportu i ponownego uruchomienia,
praca równoległa – tymczasowe utrzymanie części produkcji na starej lokalizacji przy stopniowym wdrażaniu nowej,
produkcja buforowa – wyprodukowanie zapasu wyrobów, który ma „przykryć” lukę wynikającą z postoju.
Popularna rada „wyłączymy na urlopach” działa tylko tam, gdzie:
czas relokacji jest dobrze zweryfikowany na podobnych projektach,
maszyna nie jest jedynym wąskim gardłem procesu,
dostępność kluczowych ludzi (automatycy, technolodzy) jest zagwarantowana również w okresie urlopowym.
Alternatywą jest hybryda: ograniczony postój plus częściowa produkcja buforowa na inne linie/maszyny. Działa tam, gdzie produkt można elastycznie przenosić pomiędzy liniami, a magazyn i łańcuch dostaw są w stanie przyjąć chwilowe „wypchnięcie” wolumenów.
Budżet – nie tylko „oferta na relokację”
Budżet relokacji najczęściej redukuje się do oferty firmy relokacyjnej i wewnętrznych roboczogodzin UR. Tymczasem koszty rozsiane są w co najmniej kilku kategoriach:
koszty przygotowawcze – audyty, projekt layoutu, dokumentacja, aktualizacje programów,
koszty budowlane i instalacyjne – fundamenty, instalacje mediów, modyfikacje konstrukcji,
koszty utraconej produkcji – realna wartość marży niewyprodukowanych sztuk podczas postoju,
rezerwa na nieprzewidziane zdarzenia – dodatkowe części, prace poprawkowe, konsultacje zewnętrzne.
Popularne „upychanie rezerwy” w jednej pozycji na końcu tabelki działa tylko na etapie prezentacji zarządowi. Gdy budżet ma być użytecznym narzędziem, lepiej jest rozdzielić rezerwę na kilka newralgicznych obszarów (np. automatyka, budowlanka, logistyka ciężka) i przypisać do nich konkretne założenia ryzyka.
Identyfikacja ryzyk i plan B, który naprawdę istnieje
Ryzyka relokacyjne zwykle lądują w pliku, który nikt nie otwiera po pierwszym spotkaniu. Żeby nie pozostały teorią, lista zagrożeń powinna być powiązana z konkretnymi decyzjami:
Ryzyka techniczne – uszkodzenie elementów podczas transportu, niezgodność fundamentów, problemy z geometrią. Tu plan B to: krytyczna lista części zamiennych dostępnych „od ręki” oraz wcześniej umówione sloty u usługodawców (np. pomiary geometrii, obróbka mechaniczna).
Ryzyka formalne – opóźnienie odbiorów, dodatkowe wymagania urzędów. Dla nich plan B to: alternatywne scenariusze czasowe (np. uruchomienie tylko części funkcji) oraz rezerwowe ścieżki decyzyjne po stronie właściciela obiektu.
Ryzyka zasobowe – brak dostępności kluczowych fachowców, kolizje z innymi projektami. Tu pomocne są: jednoznaczne „zarezerwowanie” osób w kalendarzach oraz szkolenie zastępców jeszcze przed startem.
Sam opis ryzyka bez decyzji „co zrobimy, gdy się wydarzy” jest wyłącznie ćwiczeniem intelektualnym. Sensowna analiza kończy się listą gotowych ruchów, a nie strachem rozpisanym w Excelu.
Przygotowanie maszyny do demontażu i zabezpieczenie
Na etapie przygotowania do demontażu widać, czy wcześniejsze audyty i inwentaryzacja były realne, czy tylko „odhaczone”. To moment, w którym każde zaniedbanie dokumentacyjne wraca w postaci improwizacji na hali.
Ocena stanu technicznego przed wyłączeniem
Zanim padnie główny wyłącznik, trzeba sprawdzić nie tylko, czy maszyna „jakoś działa”. Kluczowe są trzy pytania:
czy występują znane problemy (np. drgania, przegrzewanie, niepowtarzalność wymiarów), które mogą się nasilić po ponownym montażu,
czy są elementy zbliżające się do końca życia technicznego (łożyska, przewody, siłowniki), które i tak trzeba będzie wymienić w najbliższym czasie,
czy konstrukcja wytrzyma planowaną metodę podnoszenia i transportu w obecnej formie.
Popularna praktyka „zobaczymy po uruchomieniu, co się rozsypie” kończy się długimi przestojami na nowej lokalizacji i konfliktem o to, kto płaci za wymianę zamęczonych podzespołów. Rozsądniejsza opcja: przed relokacją jasno zdefiniować listę elementów do profilaktycznej wymiany i uzgodnić, czy będzie to zrobione jeszcze „u siebie”, czy już po przeniesieniu.
Plan demontażu – co, w jakiej kolejności i jakimi zasobami
Demontaż „od tego, co najłatwiej odkręcić” to przepis na chaos. Potrzebny jest prosty, ale konkretny plan:
podział na moduły – określenie, które części maszyny pozostają w całości, a które muszą być rozdzielone ze względu na wymiary, masę lub ograniczenia transportowe,
kolejność prac – uwzględniająca dostęp do punktów mocowania, bezpieczeństwo ludzi i stabilność konstrukcji na każdym etapie,
przypisanie kompetencji – wskazanie, które czynności wykonują mechanicy, które elektrycy, a które automatycy/IT (np. archiwizacja programów, ustawień napędów, backup HMI).
Przy bardziej złożonych liniach sens ma prosty, graficzny diagram kroków demontażu z zaznaczonymi „punktami bez powrotu” – momentami, po których uruchomienie w starej lokalizacji byłoby już bardzo kosztowne lub nierealne.
Zabezpieczenie elementów mechanicznych
Transport obnaża wszystkie słabe punkty mechaniki. Zabezpieczenia powinny dotyczyć nie tylko „dużych” części, ale też tego, co łatwo zgubić lub uszkodzić:
powierzchnie precyzyjne – prowadnice, ślizgi, czopy wałów; wymagają oczyszczenia, nasmarowania, zabezpieczenia przed korozją (np. papierem VCI, osłonami) i osłonięcia przed uderzeniami,
elementy ruchome – ramiona, sanie, głowice; najlepiej unieruchomić w pozycji transportowej, używając blokad, klinów, dodatkowych wsporników,
śruby regulacyjne, podkładki, dystanse – spakować w opisane zestawy przypisane do konkretnych punktów maszyny, a nie „jedno pudełko śrub”,
wrażliwe narzędzia i oprzyrządowanie – formy, matryce, głowice robocze; często lepiej transportować osobno, w dedykowanych skrzyniach, niż przykręcone do maszyny.
Dobrym testem jakości przygotowania jest pytanie: czy osoba, która nie brała udziału w demontażu, będzie w stanie po samych oznaczeniach i listach dopasować wszystkie elementy mocujące do właściwych miejsc?
Zabezpieczenie instalacji elektrycznych i automatyki
Przy instalacjach elektrycznych najczęściej zawodzi nie sama technika, ale „papierologia i oznaczenia”. Kilka praktycznych zasad:
back-up oprogramowania – przed odłączeniem zasilania wykonać kopie programów PLC, HMI, napędów, konfiguracji sieci oraz zapisać aktualne wersje,
oznaczenia kabli – numery lub kody zgodne ze schematem, odporne na ścieranie i warunki atmosferyczne, umieszczone z obu stron odłączenia,
zabezpieczenie złącz i aparatów – stosowanie zaślepek, folii antystatycznych tam, gdzie trzeba, oraz skrzyń transportowych dla delikatnych modułów,
wydzielenie „stref krytycznych” – szafy sterownicze, pulpity operatorskie, panele HMI powinny być traktowane jak oddzielne jednostki z własną listą kontrolną (checklistą), a nie „kolejna paleta”.
Porada „elektrycy to ogarną na miejscu” działa tylko wtedy, gdy instalacja jest nowa, prosta i dobrze opisana. Przy starszych maszynach każdy nieopisany kabel staje się potencjalnym dniem opóźnienia przy rozruchu.
Układy mediów bywają traktowane jako „rury, które się zawsze jakoś poskręca”. To prosta droga do zanieczyszczeń i późniejszych awarii.
Przed demontażem trzeba zaplanować:
kontrolowane spuszczenie mediów – olejów, emulsji, wód technologicznych; z uwzględnieniem wymogów środowiskowych i BHP (np. odpady niebezpieczne),
zabezpieczenie przed zanieczyszczeniami – zaślepienie końców przewodów, filtracja przy ponownym napełnianiu, ewentualna wymiana części medium po transporcie,
oznaczenie przewodów i węży – zgodnie ze schematem i przyszłym layoutem, łącznie z kierunkiem przepływu i parametrami (ciśnienie, medium),
decyzję o modernizacji – czy niektóre fragmenty instalacji (np. stare węże hydrauliczne) lepiej wymienić zamiast zabezpieczać i wozić.
Rozsądną praktyką jest założenie, że przynajmniej część mediów zostanie wymieniona lub przefiltrowana po przeniesieniu. Przesyłanie „do ostatniej kropli” starego oleju tylko po to, by zaoszczędzić na beczce, często mści się na trwałości układu.
Pakowanie, etykietowanie i logistyka wewnętrzna
Nawet najlepiej zabezpieczone mechanicznie podzespoły tracą sens, jeśli po przyjeździe na nowe miejsce nikt nie wie, gdzie czego szukać. Logistyka wewnętrzna powinna obejmować:
jednoznaczny system etykiet – numery/oznaczenia modułów spójne z planem montażu i layoutem nowej hali,
listy pakunkowe – przypisane do każdego ładunku (paleta, skrzynia, nadgabaryt), wskazujące nie tylko zawartość, ale też miejsce docelowe i priorytet rozładunku,
sekwencję załadunku – tak, aby elementy potrzebne na początku montażu były dostępne jako pierwsze, a nie zakopane pod innymi,
plan składowania tymczasowego – z określeniem stref bezpiecznych, nośności posadzki i dróg dojazdowych dla wózków, dźwigów, podnośników.
Popularne podejście „rozładujemy, a potem się poukłada” działa tylko przy bardzo prostych maszynach. Przy bardziej rozbudowanych liniach lepszym rozwiązaniem jest potraktowanie etapu rozładunku i składowania jako osobnego mini-projektu z własnym koordynatorem.
Komunikacja z załogą i przygotowanie operatorów
Relokacja to nie tylko ruch metalu, ale też zmiana codziennej pracy ludzi. Ignorowanie tego aspektu kończy się oporem, improwizacją i „naprawianiem” nowych rozwiązań po cichu przez operatorów.
Przed demontażem warto jasno omówić z zespołem:
przyczyny relokacji i oczekiwane efekty (np. poprawa ergonomii, skrócenie przepływu materiału, zwiększenie bezpieczeństwa),
przewidywany okres wyłączenia maszyny i wpływ na zmiany/obsadę,
zakres nowych rozwiązań – co się zmieni w układzie stanowisk, komunikacji z innymi maszynami, systemach zgłaszania awarii,
plan szkoleń po uruchomieniu – kto, kiedy i w jakim zakresie będzie przeszkolony na „nowej-starej” maszynie.
Operatorzy i ustawiacze, którzy znają maszynę od lat, są jednym z najlepszych źródeł informacji o jej słabych i mocnych stronach. Włączenie ich jeszcze na etapie przygotowań często pozwala wychwycić rzeczy, których nie widać w dokumentacji – na przykład „nieformalny” sposób omijania uciążliwych operacji, który można przy okazji relokacji zastąpić lepszym rozwiązaniem technicznym.
Najczęściej zadawane pytania (FAQ)
Na czym polega różnica między relokacją maszyn a zwykłą przeprowadzką sprzętu?
Relokacja maszyn to odtworzenie pełnej zdolności produkcyjnej w nowym miejscu, a nie tylko „przewiezienie żelastwa”. Obejmuje proces technologiczny, organizację pracy, media, bezpieczeństwo, IT i jakość produktu. Sam fakt, że maszyna stoi w nowej hali i ma zasilanie, nie oznacza jeszcze sukcesu.
Przeprowadzka sprzętu kończy się na demontażu, transporcie i ponownym montażu. Przy relokacji trzeba sprawdzić, czy linia po starcie osiąga założone parametry OEE, czy przepływ materiału jest logiczny, a obciążenie innych maszyn i mediów nie generuje wąskich gardeł. Inaczej firma ma ruch na hali, ale mniejszą produkcję i więcej problemów niż przedtem.
Kiedy bardziej opłaca się relokować maszynę, a kiedy kupić nową?
Prosta rada „maszyna ma swoje lata, kupmy nową” działa tylko wtedy, gdy urządzenie nie jest mocno zintegrowane z procesem i nie korzysta z unikatowego oprzyrządowania. Jeżeli formy, narzędzia czy stoły pomiarowe są trudne lub kosztowne do odtworzenia, relokacja starej maszyny bywa tańsza i szybsza niż wdrożenie nowej.
Nowa maszyna ma sens, gdy stara nie spełni wymagań po przeniesieniu: planowany jest wyższy wolumen, inny asortyment, a dostępność części i wsparcia producenta jest słaba. Dobrym kompromisem bywa zakup nowego urządzenia w lokalizacji docelowej i pozostawienie starego do stopniowego wygaszenia produkcji lub jako rezerwy mocy.
Jakie są najczęstsze błędy przy planowaniu relokacji maszyn?
Najczęściej problemem jest niedoszacowanie zakresu. Projekt opisany jako „przenosimy prasę X” okazuje się w praktyce dotyczyć także podajników, form, systemów pomiarowych, szaf sterowniczych, stanowisk pakowania i powiązanych systemów IT. To, czego nie uwzględniono w planie, wraca później w formie opóźnień i dodatkowych kosztów.
Drugi typowy błąd to traktowanie relokacji jak rozszerzonego serwisu: brak pełnej dokumentacji, zbyt mało czasu na audyt, brak weryfikacji mediów, fundamentów, wymogów UDT czy PPOŻ. Efekt jest taki, że linia jest „prawie gotowa”, ale przez drobne, formalne lub techniczne braki stoi tygodniami, a zakład funkcjonuje w trybie ciągłego gaszenia pożarów.
Jak ustalić zakres relokacji: co dokładnie trzeba przenieść?
Punktem wyjścia powinno być pytanie nie „którą maszynę przenosimy?”, tylko „jaki fragment procesu ma zostać odtworzony w nowym miejscu?”. Dopiero z tego wynika lista elementów: sama maszyna, peryferia, oprzyrządowanie, systemy pomiarowe, stanowiska pakowania, integracje z MES/SCADA/WMS, lokalne serwery czy komputery przy maszynie.
Popularnym uproszczeniem jest skupienie się na największym „klocku” – prasie, wtryskarce, robocie – i pominięcie całej otoczki: stołów odkładczych, skanerów, wag, czytników kodów, systemów traceability. Rozsądnym podejściem jest spisanie kompletnej „bomki procesu” (nie tylko „bomki maszyny”) i dopiero na jej podstawie definiowanie zakresu relokacji.
Jakie ryzyka biznesowe wiążą się z niedoszacowaniem relokacji?
Najgroźniejszy skutek to utrata zdolności produkcyjnej – linia po starcie formalnie pracuje, ale realne OEE spada o kilkanaście–kilkadziesiąt procent. Pojawiają się częstsze mikroprzestoje, większy odsetek braków, konieczność obejść manualnych, nadgodziny i praca „na skróty”. Koszt jednostkowy produktu rośnie, a klienci widzą tylko gorszą terminowość.
Drugi poziom ryzyka to problemy kontraktowe i wizerunkowe: opóźnienia wobec kluczowych odbiorców, kary umowne, konieczność zlecania produkcji na zewnątrz. Oszczędność z „tańszej i szybszej” relokacji szybko znika, a zespół jest przemęczony wielotygodniowym poprawianiem tego, co można było zaplanować i zwalidować przed uruchomieniem.
Od czego zacząć planowanie relokacji maszyn krok po kroku?
Pierwszy krok to jasne zdefiniowanie celu biznesowego: czy relokacja ma obniżyć koszty, zwiększyć moce, skonsolidować zakłady, skrócić drogi logistyczne, czy przybliżyć produkcję do kluczowych klientów. Bez tego każdy dodatkowy fundament, modernizacja zasilania czy upgrade sterowania będzie postrzegany jako zbędny koszt, a nie element inwestycji.
Dopiero na tej podstawie warto zaplanować audyt techniczny i procesowy: stan maszyn, dostępność części, wymogi mediów, obciążenie istniejącej infrastruktury, wymagane pozwolenia. Kontrariańskie, ale skuteczne podejście zakłada traktowanie relokacji jak projektu inwestycyjno-produkcyjnego, a nie jak „większego zlecenia dla utrzymania ruchu” – wtedy pojawia się przestrzeń na dokumentację, testy i sensowny rozruch zamiast improwizacji na końcówce.
Czy relokację można powierzyć wyłącznie działowi utrzymania ruchu lub jednemu wykonawcy?
Dział UR zna maszyny, ale z reguły nie ma czasu ani zasobów, aby równolegle prowadzić duży projekt relokacji: uzgadniać formalności, koordynować wielu podwykonawców, dogrywać integrację z IT i logistyka wewnętrzną. Z kolei „generalny wykonawca od wszystkiego” rzadko przejmuje pełną odpowiedzialność za każdy detal procesowy – zwykle odpowiada za zakres techniczny z umowy, nie za OEE po starcie.
Sprawdzonym rozwiązaniem jest model mieszany: mocny koordynator po stronie zakładu (lub niezależny integrator) z jasnym mandatem decyzyjnym, który korzysta z wiedzy UR i wykonawców branżowych. To zmniejsza ryzyko złudzeń typu „ktoś to za nas ogarnie” i daje większą szansę, że linia po przeniesieniu będzie nie tylko działać, ale produkować stabilnie i przewidywalnie.
