Od decyzji do planu: kiedy relokacja maszyn ma sens
Najczęstsze powody relokacji maszyn w hali
Relokacja maszyn w hali rzadko jest fanaberią. Zwykle stoi za nią bardzo konkretna potrzeba: brakuje miejsca, przepływ materiału jest nielogiczny, pojawia się nowa linia technologiczna albo trzeba zmniejszyć liczbę przejazdów wózków widłowych. Każdy z tych powodów ma inne konsekwencje organizacyjne i techniczne, ale łączy je jedno – źle zaplanowane przestawienie maszyny zemści się później w postaci przestojów, wypadków lub narastającej frustracji operatorów.
Najczęściej relokacja w tej samej hali pojawia się przy:
rozbudowie parku maszynowego – nowa maszyna nie mieści się „po prostu obok” i trzeba przeprojektować ustawienie całego gniazda,
reorganizacji przepływu produkcji – dotychczasowy układ stanowisk powoduje ciągłe krążenie materiału, cofki, krzyżujące się trasy wózków i ludzi,
wymianie starych urządzeń – nowy model ma inne gabaryty, inne przyłącza, inne wymagania co do posadowienia,
zmianie profilu produkcji – mniej stanowisk do jednego asortymentu, więcej do innego; trzeba „przemodelować” halę.
Zdarza się też powód mniej oczywisty: poprawa bezpieczeństwa pracy. Maszyna, która stoi za blisko drogi ewakuacyjnej lub w strefie ciągłego ruchu wózków, jest realnym źródłem ryzyka. Przestawienie jej o kilka metrów może ograniczyć liczbę zdarzeń potencjalnie wypadkowych, a jednocześnie poprawić ergonomię stanowiska.
Czy przestawienie maszyny się „opłaci” – prosta kalkulacja
Relokacja maszyn w hali ma sens dopiero wtedy, gdy zysk z nowej lokalizacji przewyższa koszt całej operacji. I nie chodzi tylko o koszt firmy relokacyjnej, ale również o:
Praktyczne podejście: określ, ile godzin lub dni maszyna nie będzie produkować, a następnie policz, ile wyrobu „stracisz” przez ten czas. Zderz to z korzyściami z nowego ustawienia, np. skrócenie czasu przezbrojeń, mniej transportu wewnętrznego, mniejsze ryzyko kolizji, możliwość dołożenia kolejnego stanowiska.
Jeśli relokacja jednej wtryskarki ma zająć dwa dni, ale dzięki temu zlikwidujesz konieczność trzykrotnego przenoszenia palet między strefami, zyskując codziennie godzinę pracy operatora wózka, to po kilku tygodniach inwestycja może się zwrócić. Jeśli jednak maszyna produkuje krytyczny wyrób i już pracuje na trzy zmiany, przestój może zaboleć wielokrotnie bardziej niż korzyści z idealnego układu na layoutcie.
Kto powinien brać udział w decyzji o relokacji
Relokacja maszyn w hali to projekt interdyscyplinarny. Jedna osoba – nawet najbardziej doświadczona – nie „ogarnie” sama całego spektrum tematów: od BHP, przez media, aż po logistykę i IT. W praktyce przy stole decyzyjnym powinni usiąść przedstawiciele kilku działów:
produkcja – wie, jak naprawdę przebiega praca na hali, czego potrzebują operatorzy, gdzie są wąskie gardła,
utrzymanie ruchu / dział techniczny – odpowiada za stan techniczny maszyn, przyłącza, rozruch, serwis,
BHP / ppoż. – pilnuje zgodności z przepisami i dobrymi praktykami bezpieczeństwa,
logistyka wewnętrzna / magazyn – zna trasy wózków, miejsca składowania, realne ograniczenia przestrzeni,
zarząd lub kierownictwo zakładu – podejmuje decyzję o budżecie, akceptuje przestoje, nadaje priorytet,
IT / automatyka – gdy maszyny są wpięte w sieć, systemy raportowania, skanery, wagi, terminale.
Osoba „wystawiona na front”, czyli odpowiedzialna za relokację, pełni wtedy rolę koordynatora. Nie musi znać się na wszystkim, ale musi zadbać, by każdy z powyższych działów został zapytany o opinie i możliwe ryzyka.
Kluczowe pytania na sam start: co, gdzie, kiedy, po co, za ile i z jakim ryzykiem
Spokojny początek relokacji zaczyna się od uporządkowania kilku prostych pytań. Zanim powstanie pierwszy szkic layoutu, dobrze jest jasno odpowiedzieć (najlepiej na piśmie) na sześć kwestii:
Co ma być przeniesione? Jedna maszyna, całe gniazdo, linia kompletna, czy tylko pojedyncze urządzenia pomocnicze?
Gdzie ma trafić? Konkretny obszar hali, planowane strefy, ograniczenia (słupy, kanały, bramy, suwnice).
Kiedy jest realny termin? Czy można to robić w weekendy, podczas planowanego postoju, w trakcie urlopów zbiorowych?
Po co to robimy? Zwiększenie wydajności, poprawa bezpieczeństwa, lepsza logistyka, przygotowanie pod nową inwestycję.
Za ile – jaki jest orientacyjny budżet? Czy wystarczy na firmę zewnętrzną, nowe przyłącza, ewentualne fundamenty?
Jakie ryzyko akceptujemy? Czy możemy pozwolić sobie na kilkudniowy poślizg, czy harmonogram jest „zero-jedynkowy”?
Odpowiedzi na te pytania stają się szkieletem całego projektu. Bez nich relokacja maszyn w hali szybko zamienia się w serię gaszonych na bieżąco pożarów i nerwowych telefonów w stylu „kto zgodził się na to, żeby wyłączyć tę maszynę akurat teraz?”.
Inwentaryzacja i analiza obecnego stanu parku maszynowego
Lista maszyn i podstawowe parametry techniczne
Pierwsze praktyczne działanie to inwentaryzacja. Relokacja maszyn w hali bez dokładnej listy urządzeń i ich parametrów kończy się zaskoczeniami: zbyt małym wózkiem widłowym, brakiem odpowiedniego dźwigu, za krótkim wężem hydraulicznym czy niemożnością przejechania przez bramę.
Dobrze przygotowana lista zawiera dla każdej maszyny co najmniej:
nazwę i typ urządzenia,
masę całkowitą (najlepiej z dokumentacji, nie „na oko”),
czułe elementy, które trzeba osobno zabezpieczyć lub zdemontować (głowice, magazyny narzędzi, stoły pomiarowe).
Warto dopisać także z kim rozmawiać w sprawach technicznych dotyczących danej maszyny (np. doświadczony operator, konserwator, automatyk). Taka „książka kontaktów” bardzo ułatwia rozwiązywanie problemów podczas demontażu i ponownego rozruchu.
Sprawdzenie dokumentacji: DTR, schematy, instrukcje transportu
Drugim filarem spokojnej relokacji jest dokumentacja techniczno-ruchowa (DTR) i pełne schematy. Wielu producentów maszyn ma w instrukcji osobny rozdział dotyczący transportu, dopuszczalnych punktów podparcia, konieczności zablokowania osi, stołów, głowic, a także wymaganych warunków przechowywania w trakcie postoju.
Do każdej przenoszonej maszyny powinny być dostępne:
DTR wraz z zaleceniami producenta dotyczącymi demontażu i transportu,
schemat elektryczny (w tym numery przyłączy, zacisków, zabezpieczeń),
schemat pneumatyczny i/lub hydrauliczny,
rysunki fundamentów lub plan posadowienia (jeśli dotyczy),
ewentualne protokoły z poprzednich przeglądów, modernizacji, modyfikacji.
Jeśli dokumentacji brakuje, warto spróbować pozyskać ją od producenta lub poprzedniego właściciela. W praktyce doświadczone firmy relokacyjne część informacji „odgadną” na podstawie konstrukcji, ale to zawsze podnosi ryzyko i wydłuża czas prac.
Ocena stanu technicznego przed relokacją
Przenoszenie maszyny, która jest w złym stanie technicznym, to proszenie się o awarię po rozruchu. Dlatego przed relokacją dobrze jest przeprowadzić przegląd techniczny – choćby uproszczony – i zdecydować, co trzeba naprawić lub wymienić przy okazji planowanego postoju.
Warto przeanalizować:
zużycie elementów ruchomych (prowadnice, łożyska, pasy, śruby pociągowe),
stan instalacji elektrycznej (zużyte przewody, prowizoryczne mostki, nieopisane kable),
szczelność układów pneumatycznych i hydraulicznych,
działanie zabezpieczeń (wyłączniki awaryjne, kurtyny świetlne, blokady),
istniejące wycieki oleju, chłodziwa, wody.
Jeśli i tak planowana jest kilkudniowa przerwa w pracy urządzenia, wiele czynności serwisowych można zgrać z demontażem i montażem. Przykładowo: wymianę przewodów pneumatycznych lub kabli sterowniczych lepiej przeprowadzić w momencie, gdy maszyna jest częściowo rozmontowana i dostęp jest łatwiejszy.
Mapowanie przyłączy mediów i sieci
Każda relokacja maszyn w hali musi uwzględnić układ mediów: skąd pobierany jest prąd, sprężone powietrze, woda, chłodziwo, gaz technologiczny, odciągi, a także jak przebiegają przewody sterujące, światłowody i sieć przemysłowa. Bez tego łatwo o sytuację, w której maszyna już stoi w nowym miejscu, ale nie ma do czego jej podłączyć.
Przy mapowaniu warto zaznaczyć:
istniejące rozdzielnice elektryczne i ich obciążenie,
trasy kablowe i możliwe rezerwy (wolne peszle, kanały, drabinki),
główne magistrale sprężonego powietrza, punkt poboru, średnice rur,
instalacje wody chłodzącej, chłodni, chillerów,
instalacje odciągowe (pyły, dymy, opary) i ich wydajność,
przebieg sieci IT, PROFIBUS, PROFINET czy innych sieci przemysłowych.
Zaskakująco często relokacja kończy się tym, że trzeba „na szybko” dorabiać dodatkowy odciąg lub prowizoryczne przedłużki kablowe, bo nie przewidziano długości tras. Takie doraźne rozwiązania bywają później latami „tymczasowe”, co nie służy ani bezpieczeństwu, ani estetyce, ani niezawodności.
Mała prasa hydrauliczna a centrum obróbcze – dwa różne światy, ta sama zasada
Dla zobrazowania: mała prasa hydrauliczna o masie kilkuset kilogramów, stojąca na posadzce bez fundamentu, zwykle wymaga jedynie podstawowej inwentaryzacji – sprawdzenia mocy przyłączeniowej, węży hydraulicznych, ewentualnie odciągu mgły olejowej. Da się ją przemieścić przy użyciu wózka paletowego lub małego wózka widłowego, jeśli konstrukcja na to pozwala.
Natomiast wielkogabarytowe centrum obróbcze o masie kilkudziesięciu ton, osadzone na fundamencie lub specjalnych stopach, z magazynem narzędzi, sondami, magazynem palet – to zupełnie inna skala. Wymaga:
precyzyjnego poziomowania i kotwienia w nowym miejscu,
kontroli geometrii po posadowieniu (np. laserem).
Mimo tych różnic zasada pozostaje ta sama: każde urządzenie – niezależnie od wielkości – musi mieć wykonaną rzetelną inwentaryzację. Dopiero na takiej bazie da się planować resztę działań bez niepotrzebnego stresu i improwizacji.

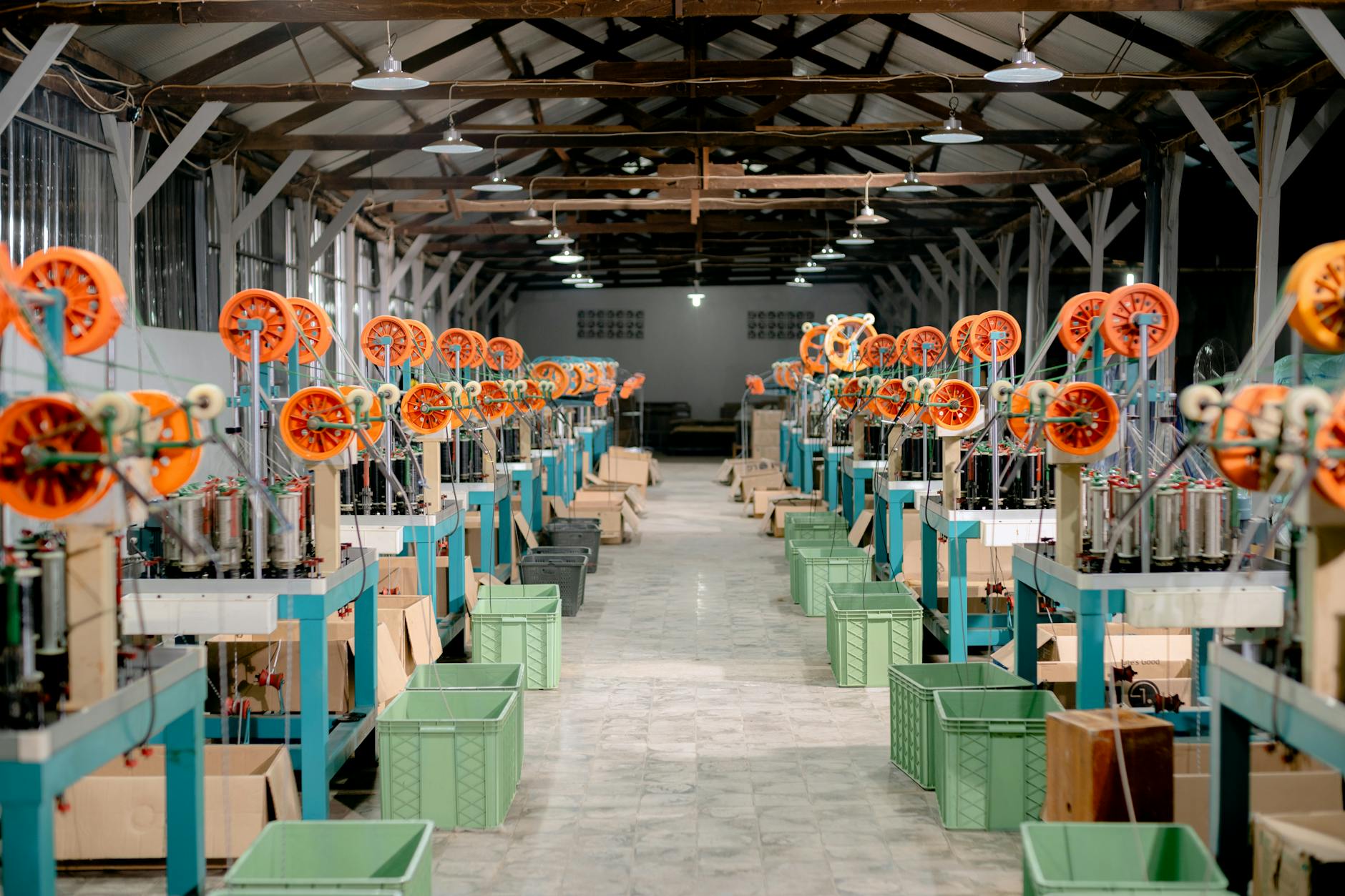

Źródło: Pexels | Autor: Mandiri Abadi
Wybór nowej lokalizacji w hali: przepływy, bezpieczeństwo i ergonomia
Patrzenie na halę „oczami procesu”, a nie tylko metrami kwadratowymi
Układ linii i stanowisk a realne czasy przejść
Nowe miejsce dla maszyny to nie tylko „czy się zmieści”, ale przede wszystkim jak będzie pracować w całym łańcuchu procesu. Najprostszy test: czy operator i materiał będą robić mniej kilometrów niż dziś, czy więcej?
Przy przeglądzie hali przydaje się zwykła kartka z naszkicowanym przepływem: od przyjęcia surowca, przez kolejne operacje, aż po pakowanie i wysyłkę. Do tego kolorem można zaznaczyć miejsca, w których planowana jest relokacja maszyn w hali. Często już wtedy widać, że przesunięcie jednego kluczowego stanowiska potrafi skrócić całą ścieżkę o kilkadziesiąt procent.
Dobrym wskaźnikiem są:
długości przejść operatorów między maszynami (np. obsługa dwóch stanowisk),
dystans wózków widłowych lub AGV między magazynem a produkcją,
liczba „przecięć” tras – wszędzie tam rośnie ryzyko kolizji i opóźnień.
Jeśli trzeba przechodzić przez pół hali, aby skontrolować detal po obróbce, układ jest słaby, nawet jeśli wszystkie maszyny mieszczą się w linijce na planie. Lepszy kompromis to czasem ciaśniejsza zabudowa, ale z krótszymi i prostszymi drogami.
Bezpieczne odległości, strefy pracy i drogi ewakuacyjne
Maszyna postawiona „na styk” z inną może jeszcze jakoś pracować, lecz zwykle cierpi na tym bezpieczeństwo. Oprócz wymiarów zewnętrznych liczą się strefy ruchu: wysuwające się stoły, drzwi, wysięgniki robota, a także przestrzeń potrzebna na załadunek i serwis.
Podczas planowania układu warto od razu nanieść na plan:
strefy niebezpieczne (zasięg ramion robotów, ruchów suwnicy, obszar pracy chwytaków),
otwierane drzwi, klapy, szuflady – tak, by móc je otworzyć do końca,
przewidywane stanowiska operatorów oraz miejsce na wózki z częściami, pojemniki, palety.
Do tego dochodzą drogi ewakuacyjne i dostęp do sprzętu ppoż. Przenosząc maszynę, łatwo „zasłonić” gaśnicę, hydrant czy wyjście awaryjne, bo na rysunku wszystko wyglada w porządku, a w rzeczywistości stoi tam paleta z towarem. Dlatego dobrze jest obejść halę fizycznie, najlepiej z planem w ręku, i sprawdzić, jak ludzie faktycznie się poruszają, gdzie najczęściej odkładają wózki i pojemniki.
Ergonomia: miejsce dla ludzi, nie tylko dla metalu
Gdy liczy się każdy metr kwadratowy, pokusa jest jedna: upchnąć jak najwięcej sprzętu. Tymczasem ergonomia – czyli wygoda i zdrowie ludzi – bezpośrednio przekłada się na wydajność i jakość. Operator, który musi dźwigać ciężkie detale z poziomu podłogi lub stale sięgać ponad głowę, po tygodniu pracy zaczyna po prostu zwalniać.
Przy planowaniu nowej lokalizacji warto uwzględnić:
wysokość blatów, stołów, podajników w stosunku do wzrostu operatorów,
możliwość podjazdu wózkiem widłowym lub paletowym bez karkołomnych manewrów,
miejsce na odkładanie detali przed i po obróbce (np. regały, stoły buforowe),
dostęp do paneli sterowniczych – tak, żeby nie trzeba było sięgać ponad barierki czy pojemniki.
Prosty eksperyment to przejście całej ścieżki operatora „na sucho” – od pobrania detalu, przez jego obróbkę, aż po odkładanie. Często wychodzi wtedy, że wystarczy przesunąć stół o kilkadziesiąt centymetrów lub zmienić kierunek otwierania drzwi w osłonie, żeby praca była lżejsza i szybsza.
Wpływ na logistykę wewnętrzną: wózki, suwnice, AGV
Relokacja maszyn w hali nigdy nie dotyczy tylko samej produkcji. Zmienia się także cała logistyka wewnętrzna: trasy wózków widłowych, wykorzystanie suwnic, potencjalne wdrożenie wózków autonomicznych (AGV/AMR).
Dobrą praktyką jest zrobienie prostego planu „ruchu kołowego”:
trasy główne dla wózków i dostaw (szerokość, zakręty, zawracanie),
strefy zakazu ruchu wózków (tam, gdzie pracują ludzie w skupieniu lub jest gęsta zabudowa),
obszar pracy suwnic – zasięg i potencjalne „martwe pola”, gdzie hak nie sięga.
Jeśli w przyszłości planowane jest wprowadzenie AGV, warto już teraz unikać ostrych łuków, „ślepych uliczek” i wąskich gardeł. Dzięki temu kolejna modernizacja będzie mniej bolesna. W praktyce, przenosząc jedną ciężką maszynę kilka metrów dalej, można uwolnić prosty korytarz transportowy na całą długość hali.
Współpraca z BHP i UDT przy planowaniu nowej lokalizacji
Wybór nowego miejsca dla maszyny to dobry moment, by zaprosić do stołu specjalistę BHP i – jeśli dotyczy – uzgodnić zmiany z UDT (Urząd Dozoru Technicznego). Dotyczy to szczególnie pras, wtryskarek, suwnic, dźwigników czy innych urządzeń podlegających dozorowi.
Praktyczny schemat działania wygląda często tak:
roboczy layout przygotowany przez produkcję/inżynierię,
konsultacja z BHP pod kątem stref niebezpiecznych, dróg ewakuacyjnych, oświetlenia, hałasu,
weryfikacja z działem utrzymania ruchu (dostęp serwisowy, przyłącza mediów),
jeżeli potrzebne – zgłoszenie do UDT zmiany lokalizacji lub warunków pracy urządzenia.
Na tym etapie wychwytuje się typowe problemy: za blisko ściany, brak możliwości inspekcji z tyłu, schody serwisowe prowadzące w miejsce kolizji z inną maszyną. Znacznie taniej jest przesunąć prostokąt na rysunku, niż potem wiercić nowe kotwy w posadzce.
Formalności, pozwolenia i uzgodnienia wewnętrzne
Decyzje formalne wewnątrz firmy: kto naprawdę „klepie” relokację
Żeby relokacja maszyn w hali nie utknęła w mailach, potrzebne są jasne decyzje formalne. Chodzi przede wszystkim o to, kto ostatecznie akceptuje:
zakres prac (jakie maszyny, jaki poziom ingerencji),
terminy i przerwy produkcyjne,
budżet i ewentualne koszty dodatkowe,
zmiany w organizacji pracy (np. inny system zmian, przekwalifikowanie operatorów).
Często dopiero w trakcie relokacji wychodzi, że jedna maszyna jest współdzielona przez kilka działów lub klientów. Jeżeli nie ma wcześniej ustalonego „właściciela” maszyny, pojawiają się spory o to, kto godzi się na przestój i kto płaci za ewentualne modyfikacje.
Uzgodnienia z BHP, ppoż. i ochroną środowiska
Przeniesienie maszyny może zmienić profil ryzyka w danej części zakładu: poziom hałasu, ilość pyłu, stężenie oparów, natężenie ruchu wózków. Dlatego przed rozpoczęciem prac dobrze jest przeprowadzić krótką analizę:
czy w nowym miejscu nie przekroczy się dopuszczalnych poziomów hałasu lub zapylenia,
czy nie powstaje nowe „wąskie gardło” ewakuacyjne,
czy nie zmienia się sposób gromadzenia odpadów (np. inne pojemniki, inne oznaczenia).
Jeżeli maszyna generuje odpady niebezpieczne (oleje, chłodziwa, chemikalia), przeniesienie ich zbiorników lub magazynu wymaga czasem aktualizacji dokumentacji środowiskowej, a przynajmniej wewnętrznych instrukcji. Niewielka korekta lokalizacji wanny ociekowej lub sorbentów potrafi ułatwić życie przy pierwszym większym wycieku.
Pozwolenia budowlane i zmiany w infrastrukturze
Nie każda relokacja oznacza kopanie fundamentów, ale każda poważniejsza ingerencja w halę powinna być skonsultowana z działem technicznym lub właścicielem obiektu. Dotyczy to zwłaszcza:
wykonywania nowych fundamentów lub zagłębień w posadzce,
przebudowy konstrukcji dachu lub suwnic,
wykonywania nowych otworów w ścianach, bramach, stropach,
istotnych zmian w instalacjach przeciwpożarowych (np. przesunięcie tryskacza, czujki).
Czasem nawet z pozoru drobna zmiana – jak zamurowanie jednych drzwi i wybicie drugich – wymaga zgłoszenia lub pozwolenia budowlanego. Lepiej mieć to zbadane wcześniej, niż zatrzymać prace, gdy na hali pojawią się już wykonawcy.
Umowy i ubezpieczenia przy współpracy z firmą zewnętrzną
Jeśli w relokacji bierze udział firma zewnętrzna, umowa powinna precyzyjnie określać zakres odpowiedzialności. Sporne sytuacje najczęściej dotyczą:
uszkodzeń maszyny podczas podnoszenia lub transportu,
udokumentować stan maszyn i hali (zdjęcia przed pracami),
ustalić jasny protokół odbioru po zakończeniu relokacji (co jest „ok”, co wymaga poprawek).
Dla kluczowych maszyn sensowne bywa dodatkowe ubezpieczenie od przestoju. Nie uchroni to przed problemem, ale może złagodzić skutki finansowe, jeśli coś pójdzie nie tak mimo dobrego planu.
Komunikacja z załogą: kto, kiedy i jak się dowiaduje
Formalności to nie tylko dokumenty, ale też informacja dla ludzi. Dobrze poinformowana załoga to mniejsze ryzyko oporu, nieporozumień i „partyzanckich” działań. W praktyce sprawdza się prosty plan komunikacji:
ogólne ogłoszenie o planowanej relokacji (cel, przybliżony termin),
spotkania z operatorami i liderami zmian – omówienie zmian w ich pracy,
krótkie instrukcje lub tablice na hali z informacją o wyłączonych strefach i terminach.
Operatorzy często mają najlepsze pomysły na ustawienie stołów, regałów czy paneli sterowniczych. Im wcześniej zostaną zaproszeni do rozmowy, tym mniej poprawek będzie potrzebnych po starcie produkcji.
Źródło: Pexels | Autor: Freek Wolsink
Projekt relokacji: harmonogram, etapy i odpowiedzialności
Rozbicie relokacji na etapy zamiast „jednego wielkiego dnia X”
Relokacja maszyn w hali przestaje być stresująca, gdy zamiast jednego „wielkiego przeprowadzania” powstaje logiczny podział na etapy. Typowy podział obejmuje:
Każdy z tych etapów ma innych „właścicieli”: utrzymanie ruchu, produkcja, logistyka, automatyka, zewnętrzny wykonawca. Uporządkowanie prac według etapów pomaga przypisać odpowiedzialność i uniknąć sytuacji, w której wszyscy „robią wszystko”, czyli w praktyce nikt nie odpowiada za całość.
Harmonogram z marginesem bezpieczeństwa, a nie na styk
Przy planowaniu czasu kusi, by rozpisać wszystko co do godziny. W praktyce lepiej działają bufory czasowe. Drobne opóźnienia są niemal pewne: śruba zapiekła się w fundamencie, nie ma jak podjechać wózkiem, trzeba czekać na elektryka.
Przy konstruowaniu harmonogramu przydają się:
kamienie milowe (np. „odłączenie mediów zakończone”, „maszyna ustawiona w nowym miejscu”),
bufory między etapami – przynajmniej kilka godzin lub pół zmiany,
plan B dla kluczowych prac (np. alternatywny dźwig, drugi termin dla ekipy zewnętrznej).
Warto, aby harmonogram był dostępny w czytelnej formie – choćby jako wydruk na tablicy w szatni lub przy wejściu na halę. Widoczność planu zmniejsza liczbę pytań „a kiedy to ma być gotowe?” i pomaga koordynować inne prace, np. przeglądy czy dostawy materiału.
Macierz odpowiedzialności: kto za co odpowiada w praktyce
Przy rozbudowanych relokacjach sama lista zadań przestaje wystarczać. Przydaje się prosta macierz odpowiedzialności – kto planuje, kto wykonuje, kto akceptuje. Nie musi to być skomplikowany system; często wystarczy jedna tabela na arkuszu z kilkoma kolumnami:
zadanie (np. „odłączenie zasilania 400 V”, „sprawdzenie pionu i poziomu maszyny”),
osoba odpowiedzialna (kierownik / lider),
wykonawca (konkretna brygada lub firma zewnętrzna),
termin (data, zmiana),
sposób potwierdzenia (podpis w protokole, zdjęcie, wpis w systemie).
Taka macierz rozwiązuje częsty problem: „myślałem, że oni to zrobią”. Gdy przy maszynie stoi dźwig, a elektryk jest na drugiej hali, każda godzina niejasności kosztuje realne pieniądze.
Koordynacja kilku relokacji równocześnie
W większych zakładach relokacja jednej maszyny pociąga za sobą „łańcuszek” przesunięć. Jedna linia idzie o cztery metry w prawo, żeby druga mogła w ogóle wjechać, a trzecia na chwilę ląduje w magazynie. Bez koordynacji łatwo zablokować własną halę.
Przy kilku równoległych relokacjach pomaga:
wyraźne oznaczenie priorytetów (które uruchamiamy jako pierwsze po przeprowadzce),
ustalenie „okien logistycznych” – przedziały czasu, kiedy można wjeżdżać wózkami, dźwigiem, naczepą,
jedna osoba lub zespół pełniący rolę „dyspozytora hali” na czas prac,
proste zasady blokowania stref – np. czerwone tablice, łańcuchy, taśmy z datą i godziną wyłączenia obszaru.
Dobrze działa też zakaz „spontanicznych” zmian terminu na poziomie brygady. Jeśli inny dział przesuwa relokację „o dwa dni”, a nikt nie aktualizuje wspólnego planu, na hali pojawia się chaos i zbędne, nerwowe ruchy.
Kontrola postępu: krótkie odprawy zamiast długich narad
Przy relokacji ważniejsza jest częsta, krótka komunikacja niż jedna długa narada raz na tydzień. Sprawdza się codzienny, 10–15-minutowy „stand-up” na hali:
co miało być zrobione wczoraj i czy jest skończone,
co robimy dziś – po kolei,
co blokuje prace (brak decyzji, narzędzi, ludzi, dokumentu).
Taka forma szybko ujawnia opóźnienia i braki. Dodatkowo pozwala operatorom na bieżąco zgłaszać obserwacje, np. że dostęp do szafy sterowniczej jest gorszy niż wcześniej lub że w nowej lokalizacji gorzej słychać sygnały dźwiękowe.
Przygotowanie maszyny do demontażu i transportu
Minimalna dokumentacja techniczna przed ruszeniem z miejsca
Zanim klucze i wózki wyjadą na halę, maszyna powinna mieć spisaną dokumentację „na dziś”. Nie chodzi o pełny projekt, a o pakiet minimum:
aktualny schemat elektryczny i pneumatyczny / hydrauliczny,
rysunek z wymiarami gabarytowymi i głównymi punktami podnoszenia,
informację o masie całkowitej i masie podzespołów po rozdzieleniu,
zdjęcia obecnego ustawienia – szczególnie miejsc trudnych, kabli, węży, mocowań.
Zdjęcia bywają najprostszym i najtańszym „projektem wykonawczym”. Wystarczy telefon i kilka minut, żeby uniknąć później zgadywania, gdzie dokładnie był poprowadzony przewód, jak leżała wiązka, w którą stronę obrócona była głowica.
Ocena stanu technicznego: co serwisować „przy okazji”
Relokacja to dobry pretekst, żeby sprawdzić, czy maszynę opłaca się tylko przenieść, czy też równocześnie zmodernizować lub porządnie przeserwisować. Oględziny przed demontażem powinny objąć między innymi:
stan prowadnic, śrub pociągowych, łożysk – luzy, wycieki, nietypowe hałasy,
szafy sterownicze – temperatura, zanieczyszczenie pyłem, stan wentylatorów,
układy bezpieczeństwa – kurtyny świetlne, wyłączniki awaryjne, krańcówki.
Czasem rozsądniej jest zaplanować wymianę zużytych elementów właśnie przy relokacji. Maszyna i tak będzie stała. Nałożenie remontu na przestój logistyczny skraca łączny czas wyłączenia z produkcji.
Bezpieczne odłączenie mediów: prąd, sprężone powietrze, media procesowe
Odłączanie mediów to etap, na którym najłatwiej o wypadek i uszkodzenie sprzętu. Potrzebna jest jasna sekwencja działań. Najprościej ująć ją w krótkiej instrukcji stanowiskowej:
wyłączenie maszyny standardową procedurą (zatrzymanie cyklu, wyłączenie zasilania z panelu),
odłączenie zasilania głównego przez elektryka, założenie kłódki i tabliczki LOTO (lockout-tagout),
odciążenie i odpowietrzenie układów pneumatycznych, spuszczenie ciśnienia,
sprawdzenie brakiem napięcia (próbnikiem) i ciśnienia przed rozpoczęciem demontażu elementów.
Przy większych liniach, gdzie mediów jest więcej, dobrze działa prosta checklista do odhaczenia: każde medium, data, osoba odpowiedzialna, podpis. Pozwala to uniknąć „niedokręconego” zaworu, który przypomni o sobie dopiero w trakcie podnoszenia maszyny.
Demontaż elementów wrażliwych i wystających
Większość maszyn ma elementy, które nie lubią transportu: delikatne czujniki, osłony, panele HMI, podajniki, ramiona robotów. Zamiast wozić wszystko w całości, lepiej:
zdjąć panele operatorskie i zabezpieczyć je osobno (pianka, skrzynia, opis),
schować wystające przyciski i joysticki – choćby tymczasowymi osłonami z tworzywa.
Roboty i manipulatory często warto transportować z osobno zdjętym ramieniem – wydaje się to dodatkową pracą, ale jeden niekontrolowany „strzał” ramieniem w słup hali potrafi unieruchomić sprzęt na wiele tygodni.
Oznaczenie kabli, węży i podzespołów: prosty system etykiet
Przy demontażu pojawia się pokusa: „zapamiętamy, to proste”. Po kilku dniach, przy innym świetle i pod presją terminu, nic już nie jest proste. Dlatego system oznaczeń powinien być przygotowany z wyprzedzeniem:
etykiety odporne na zabrudzenia i wilgoć (nie tylko taśma malarska i długopis),
pary oznaczeń: ta sama etykieta po stronie maszyny i po stronie instalacji (np. E01/E01, P12/P12),
prosty schemat kolorów – np. niebieski dla wody, żółty dla powietrza, czerwony dla zasilania awaryjnego,
lista kabli i węży w formie tabeli z opisem funkcji („czujnik krańcowy drzwi lewe”, „zawór zasilający siłownik X”).
Krótka, odręczna legenda do oznaczeń przyklejona do szafy sterowniczej często przyspiesza późniejszy montaż bardziej niż najpiękniejszy rysunek w systemie CAD.
Zabezpieczenie maszyny do podnoszenia i transportu wewnętrznego
Zanim podjedzie wózek widłowy lub dźwig, trzeba ustalić punkty podnoszenia i środek ciężkości. Przy braku danych od producenta wykonuje się prosty przegląd:
sprawdzenie, czy w konstrukcji są widoczne ucha transportowe lub specjalne otwory,
ocena rozmieszczenia cięższych elementów (silniki, przekładnie, agregaty),
próbnym, niewielkim podniesieniem – kontrola, czy maszyna nie „ściąga” na jedną stronę.
Podstawą bezpieczeństwa są stabilne punkty podparcia. Jeśli maszyna stawiana jest na wózek transportowy lub rolki, trzeba zadbać, by konstrukcja nie opierała się na delikatnych elementach obudowy, lecz na ramie nośnej. Zdarza się, że źle podstawiona maszyna „siada” na drzwiach serwisowych, które później nie domykają się mimo regulacji.
Ochrona przed zabrudzeniem i uszkodzeniami mechanicznymi
Relokacja w tej samej hali kusi, żeby zrezygnować z foliowania i innych zabezpieczeń. Kurz, odpryski z posadzki i przypadkowe uderzenia potrafią jednak narobić szkód porównywalnych z transportem ciężarówką. Dlatego przed ruszeniem:
zakleja się otwory w szafach i kanałach kablowych (prosta folia i taśma),
okleja się czujniki zewnętrzne, skanery, optykę,
chroni się krawędzie i rogi pianką lub kartonem – szczególnie przy przejazdach blisko ścian i słupów,
ustala się „czysty korytarz” – bez sypkich materiałów, resztek palet, metalowych odpadów.
Przy ruchu kilku maszyn jednocześnie dobrze sprawdza się prosty podział: wydzielona trasa tylko dla transportu ciężkiego oraz oddzielne dojście dla pieszych, nawet jeśli oznacza to nadłożenie kilku kroków.
Transport między halami lub poza zakład: dodatkowe wymagania
Jeśli maszyna opuszcza budynek lub jedzie na inną halę przez drogę publiczną, dochodzą kolejne elementy układanki:
sprawdzenie wysokości przejazdu (bramy, wiadukty, instalacje pod sufitem) względem gabarytu zestawu,
dodatkowe mocowanie ładunku na pojeździe – pasy, łańcuchy, kliny, zgodnie z przepisami transportowymi,
ewentualne demontaże „na czas przejazdu” – anten, kominów wyciągowych, wyższych osłon,
uzgodnienie trasy i terminu z ochroną zakładu oraz – jeśli potrzeba – z zarządcą drogi.
Przy bardzo ciężkich maszynach rozsądnie jest z wyprzedzeniem skonsultować nośność posadzki i ramp. Kilkudziesięciotonowy ładunek na małej powierzchni koła lub rolki może uszkodzić nie tylko wjazd do hali, ale też przykryte kanały instalacyjne.
Przygotowanie nowego miejsca przed przyjazdem maszyny
Demontaż i transport to tylko połowa sukcesu. Druga połowa to gotowe stanowisko w nowej lokalizacji. Dobrze przygotowane miejsce wygląda tak:
posadzka oczyszczona, bez wycieków oleju, kawałków palet i złomu,
wyznaczone obrysy maszyny na podłodze (taśma, farba, kreda techniczna),
oznaczony kierunek wjazdu i ustawienia (np. strzałki, opis „front maszyny”),
doprowadzone w pobliże główne media: zasilanie, sprężone powietrze, media technologiczne – przynajmniej w wersji tymczasowej gotowej do podłączenia.
Taki „nakryty stół” pozwala ekipie transportowej skupić się na ustawieniu i wypoziomowaniu, a nie na szukaniu, gdzie jest najbliższe gniazdo czy króciec pneumatyczny. Zmniejsza to presję czasu, a co za tym idzie – liczbę ryzykownych improwizacji.
Najczęściej zadawane pytania (FAQ)
Kiedy relokacja maszyn w tej samej hali naprawdę ma sens?
Relokacja ma sens wtedy, gdy konkretna korzyść z nowego ustawienia przewyższa koszt całej operacji: demontażu, transportu, ponownego podłączenia i rozruchu. Chodzi zarówno o pieniądze, jak i o czas – przede wszystkim długość przestoju i ryzyko, że po przeniesieniu coś przestanie działać tak jak wcześniej.
Najczęściej relokuje się maszyny przy rozbudowie parku maszynowego, zmianie przepływu produkcji, wymianie urządzeń na nowe modele, optymalizacji logistyki wewnętrznej lub zmianie profilu produkcji. Dodatkowym, często niedocenianym powodem jest poprawa bezpieczeństwa i ergonomii – przesunięcie maszyny kilka metrów może ograniczyć liczbę kolizji z wózkami czy „wąskich gardeł” przy drogach ewakuacyjnych.
Jak policzyć, czy przestawienie maszyny się opłaca?
Najprostszy sposób to zestawienie przestoju z potencjalnym zyskiem. Najpierw określ, ile godzin lub dni maszyna będzie stała z powodu relokacji, a potem policz, ile produkcji w tym czasie „ucieknie” i jaki ma to wpływ na wynik finansowy lub terminowość dostaw.
Następnie oszacuj korzyści z nowego układu: krótsze drogi transportu wewnętrznego, mniej przejazdów wózków, szybsze przezbrojenia, wyższe bezpieczeństwo, możliwość dołożenia kolejnego stanowiska. Jeśli relokacja jednej maszyny zajmuje dwa dni, ale codziennie oszczędza godzinę pracy operatora wózka i zmniejsza liczbę błędów logistycznych, inwestycja zwykle zwraca się w perspektywie tygodni lub miesięcy. Problemem są zwłaszcza maszyny kluczowe dla produkcji, pracujące na kilka zmian – tam koszt przestoju rośnie bardzo szybko.
Kto powinien brać udział w planowaniu relokacji maszyn w hali?
Relokacja to projekt, który dotyka wielu obszarów zakładu, dlatego nie powinien go prowadzić jeden dział „w oderwaniu od reszty”. Przy planowaniu zwykle potrzebne są co najmniej: produkcja, utrzymanie ruchu/dział techniczny, BHP/ppoż., logistyka wewnętrzna/magazyn oraz przedstawiciel zarządu lub kierownictwa zakładu.
Coraz częściej włącza się także IT i automatykę, szczególnie gdy maszyny są spięte z systemami raportowania, skanerami czy wagami. Osoba odpowiedzialna za relokację pełni rolę koordynatora: zbiera informacje, spina harmonogram i pilnuje, żeby żaden z obszarów (np. bezpieczeństwo czy przyłącza mediów) nie został pominięty.
Od czego zacząć planowanie relokacji maszyn, żeby uniknąć chaosu?
Na samym początku trzeba odpowiedzieć na kilka prostych, ale konkretnych pytań: co dokładnie ma być przeniesione (jedna maszyna, całe gniazdo, linia), gdzie ma trafić (jaki obszar hali, jakie są ograniczenia przestrzenne), kiedy realnie można to zrobić (weekendy, postoje planowe, urlopy zbiorowe), po co to robimy (cel biznesowy lub organizacyjny), jaki budżet jest dostępny i jakie opóźnienia są jeszcze akceptowalne.
Spisanie tych informacji na jednej kartce (lub w prostym arkuszu) porządkuje projekt i ułatwia rozmowę z wszystkimi zaangażowanymi działami oraz z firmą relokacyjną. Dzięki temu relokacja nie zamienia się w serię „gaszonych pożarów” w dniu przestawki.
Jak przygotować listę maszyn do relokacji i jakie dane są kluczowe?
Podstawą jest pełna inwentaryzacja, czyli lista wszystkich urządzeń, które mają być ruszane, wraz z podstawowymi parametrami. Dla każdej maszyny przydadzą się: nazwa i typ, masa całkowita, gabaryty (długość, szerokość, wysokość), informacja o fundamencie lub specjalnym posadowieniu, rodzaje przyłączy (elektryka, pneumatyka, hydraulika, chłodzenie, odciągi, sieć) oraz opis elementów wrażliwych, które trzeba osobno zabezpieczyć.
Dobrą praktyką jest też dopisanie kontaktu do „opiekuna” maszyny: doświadczonego operatora, mechanika, automatyka. W praktyce to właśnie te osoby najczęściej podpowiadają, co trzeba zdemontować w pierwszej kolejności, czego nie ruszać i jakie były wcześniejsze problemy przy rozruchach.
Jaką dokumentację techniczną trzeba przygotować przed relokacją maszyny?
Minimum to aktualna dokumentacja techniczno-ruchowa (DTR) z zaleceniami producenta dotyczącymi transportu i demontażu. Ważne są także schematy elektryczne, pneumatyczne i hydrauliczne oraz rysunki fundamentów lub plan posadowienia, jeśli maszyna jest na stałym fundamencie.
W DTR często znajduje się rozdział z informacjami o dopuszczalnych punktach podparcia, konieczności blokowania osi, stołów czy głowic, a także o warunkach przechowywania podczas dłuższego postoju. Jeżeli dokumentacji brakuje, dobrze jest wcześniej skontaktować się z producentem lub poprzednim właścicielem – improwizowanie przy ciężkim sprzęcie zwykle kończy się dłuższym postojem i wyższym ryzykiem uszkodzeń.
Czy przed relokacją trzeba robić przegląd techniczny maszyny?
Tak, choćby w uproszczonej formie. Przenoszenie maszyny w złym stanie technicznym mocno zwiększa szanse, że po rozruchu pojawią się awarie, których wcześniej nie było widocznych lub które były „na granicy”. Zmiana miejsca, rozpinanie i ponowne podpinanie mediów, wstrząsy przy transporcie – to wszystko obciąża zużyte elementy.
Przegląd przed relokacją pozwala zdecydować, co trzeba naprawić od razu, a co można zaplanować na później. W praktyce dobrym momentem na drobne modernizacje lub wymianę zużytych podzespołów jest właśnie przenosiny: maszyna i tak stoi, a serwis ma łatwiejszy dostęp do wielu części.
