Przy transporcie standardowych palet drobny błąd w mocowaniu zwykle kończy się przesunięciem towaru i reklamacją klienta. Przy mocowaniu ładunku ponadgabarytowego błąd oznacza już realne zagrożenie dla życia, odpowiedzialność karną oraz ogromne straty finansowe. Mówimy o maszynach po kilka, kilkadziesiąt ton, o wysoko ustawionych konstrukcjach, które przy nagłym hamowaniu kumulują potężną energię. Jeden źle dobrany pas czy źle ułożony łańcuch potrafi unieważnić całe dobre planowanie trasy ponadgabarytowej.
Nieprawidłowe zabezpieczenie ładunku na naczepie skutkuje nie tylko jego przesunięciem. Typowy scenariusz to: uszkodzenie przewożonej maszyny, zniszczenie elementów naczepy, uszkodzenie infrastruktury (barier, mostów, sygnalizacji), a w skrajnym przypadku – wywrócenie całego zestawu. Do tego dochodzą długie przestoje na drodze, koszt akcji służb i lawinowo rosnące roszczenia odszkodowawcze.
Bezpieczne mocowanie ładunku wpływa bezpośrednio na reputację przewoźnika. Jedno nagłośnione wypadnięcie ładunku ponadnormatywnego może sprawić, że duży zleceniodawca odwróci się na lata. W branży transportu ponadgabarytowego liczy się stabilność, powtarzalność i zaufanie. Profesjonalnie wykonane mocowanie jest najlepszą wizytówką na rampie załadunkowej, podczas kontroli ITD oraz w oczach klienta.
Różnice między standardowym ładunkiem a ponadgabarytem
Transport ponadnormatywny – wymagania są z definicji wyższe niż przy „zwykłej” spedycji. Różnicę robi zwłaszcza masa, wykraczające poza skrajnię drogowe wymiary oraz środek ciężkości. Ładunek ponadgabarytowy często zajmuje kilka osi, wychodzi poza obrys naczepy, ma nieregularny kształt i ograniczoną liczbę punktów mocowania. To wszystko przekłada się na zupełnie inny poziom sił działających na mocowania, a także na samą ramę naczepy.
Przy typowym ładunku wystarczy zadbać, aby nie przemieszczał się wzdłuż i wszerz podczas jazdy. Przy ponadgabarycie dochodzi kontrola przechyłów, drgań własnych konstrukcji, „kołysania” wysokich elementów przy bocznym wietrze i na zakrętach. Ruch ładunku o kilka centymetrów u góry może oznaczać ogromne obciążenia w punktach mocowania przy podstawie. Proste przyłożenie pasa „na krzyż” przestaje być rozwiązaniem.
Różnice widać także w prowadzeniu pojazdu. Zestaw z wysokim, ciężkim ładunkiem reaguje inaczej na hamowanie, przyspieszanie i wchodzenie w łuki. Nawet świetnie przygotowany kierowca nie „wygra” z fizyką, jeśli mocowanie ładunku ponadgabarytowego będzie wykonane po łebkach. Stąd nacisk na solidne planowanie przed wyjazdem, a nie na ratowanie sytuacji w trasie.
Przy przewozach ponadnormatywnych w grę wchodzi kilka podmiotów i każdy ma swoją część odpowiedzialności. Przewoźnik odpowiada za stan techniczny pojazdu, dobór sprzętu do mocowania (pasy, łańcuchy, napinacze, maty) oraz przeszkolenie kierowcy. Kierowca jest ostatnią osobą, która ma realny wpływ na to, jak ładunek jest zabezpieczony – jego podpis pod dokumentami potwierdza, że akceptuje sposób mocowania. Załadowca (lub nadawca) odpowiada za przygotowanie ładunku, wskazanie jego parametrów, a często także za samo rozmieszczenie na naczepie. Zleceniodawca natomiast nie może „umywać rąk” – wymaga się od niego przekazania rzetelnych danych o ładunku i założeniach transportu.
W praktyce organy kontrolne (ITD, policja) rozpatrują każdy przypadek indywidualnie. Jeśli kierowca widzi, że ładunek jest zabezpieczony nieprawidłowo, a mimo to decyduje się wyjechać, trudno będzie zrzucić całą winę na załadowcę. Stąd konieczność jasnych procedur wewnętrznych: kto decyduje o sposobie mocowania, kto ma prawo wstrzymać wyjazd, jak wygląda checklista zabezpieczenia ładunku przed wyjazdem z placu.
Rozsądny przewoźnik traktuje mocowanie ładunku ponadgabarytowego jako wspólną odpowiedzialność całego łańcucha, ale daje kierowcy realne narzędzia i kompetencje, by mógł podjąć bezpieczną decyzję. Tylko taka strategia minimalizuje ryzyko konfliktów, mandatów i sporów sądowych po incydencie.
Wpływ profesjonalnego mocowania na pracę kierowcy
Dobrze zabezpieczony ładunek to mniejszy stres za kierownicą. Kierowca prowadzący zestaw z ponadgabarytem i czujący, że mocowanie jest „na styk”, instynktownie jedzie wolniej, częściej się zatrzymuje i unika manewrów, które w normalnych warunkach nie stanowiłyby problemu. To oznacza opóźnienia, wyższe zużycie paliwa i większe zmęczenie psychiczne.
Profesjonalne mocowanie ładunku ponadgabarytowego przekłada się na płynniejszą jazdę, szybszą reakcję w sytuacjach awaryjnych i mniejszy niepokój przy każdym mocniejszym hamowaniu. Kierowca, który wie, że użyto właściwej liczby pasów i łańcuchów, że punkty zaczepienia są przemyślane, a naczepa jest dobrze dobrana do ładunku, może skupić się na prowadzeniu zamiast na ciągłym „czy ten ładunek już pracuje?”.
Dodatkową korzyścią jest spokojniejsza kontrola ITD i policji. Jeśli sprzęt mocujący jest oznaczony, zgodny z normami EN 12195, etykiety są czytelne, a rozmieszczenie zabezpieczeń ma sens, inspektor widzi profesjonalne podejście. Często skraca to czas kontroli i redukuje ryzyko wnikliwych oględzin każdego szczegółu.
Krótki przykład z praktyki
Wyjazd z koparką gąsienicową o dużej masie. Naczepa niska, dodatkowo mata antypoślizgowa pod gąsienicami, cztery łańcuchy odciągowe po przekątnej, dwa dodatkowe łańcuchy na wysięgniku oraz pasy zabezpieczające luźniejsze elementy. Na trasie nagłe zderzenie przed zestawem, konieczne ostre hamowanie. Z rejestratora wynika wysoka wartość przeciążenia, ale ładunek zostaje w miejscu, nie przemieszcza się ani o centymetr. Skończyło się na wymianie kilku napinaczy, przejrzeniu łańcuchów i kontroli naczepy – bez uszkodzeń ładunku, bez wtórnego zderzenia, bez zamknięcia drogi na długie godziny.
Taki scenariusz nie jest kwestią szczęścia. To wynik znajomości fizyki, dobrych norm i żelaznej dyscypliny przy mocowaniu. Właśnie o taki efekt chodzi każdemu przewoźnikowi, który myśli długoterminowo.

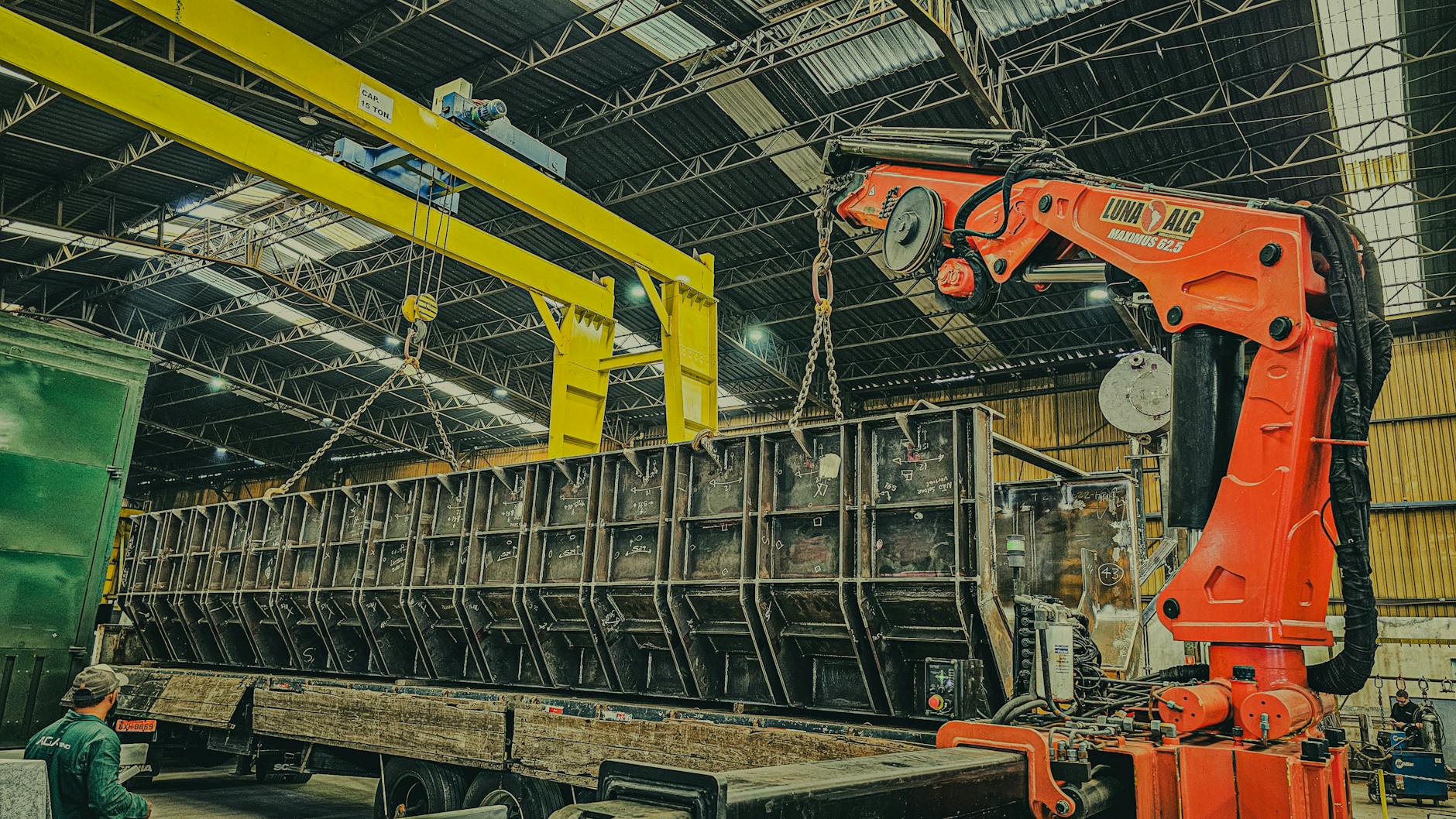

Źródło: Pexels | Autor: Felipe Silva
Ramy prawne i normy techniczne dotyczące mocowania ładunku ponadgabarytowego
Podstawowe akty prawne w Polsce i UE
Mocowanie ładunku reguluje kilka kluczowych dokumentów. Na poziomie UE są to przede wszystkim przepisy dotyczące bezpieczeństwa ruchu drogowego i wytyczne zawarte w Wytycznych dotyczących bezpiecznego mocowania ładunków na pojazdach drogowych (tzw. wytyczne UE). W Polsce główne znaczenie mają: Prawo o ruchu drogowym, ustawa o transporcie drogowym oraz akty wykonawcze dotyczące przewozów ponadnormatywnych.
Do tego dochodzą rozporządzenia Ministra Infrastruktury określające warunki techniczne pojazdów oraz wymagania wobec przewozów nienormatywnych. W praktyce podczas kontroli inspektorzy ITD odwołują się zarówno do przepisów krajowych, jak i do uznanych w Europie norm technicznych dotyczących bezpiecznego mocowania – w szczególności norm EN 12195.
Dla przewoźnika i kierowcy kluczowe są trzy obszary: legalne wymiary i masy zestawu, wymagania dotyczące zabezpieczenia ładunku oraz zasady wydawania zezwoleń na przejazd ponadgabarytowy. Dopiero zgranie tych trzech elementów gwarantuje, że mocowanie ładunku ponadgabarytowego będzie zgodne z prawem i zaakceptowane podczas kontroli.
Normy EN 12195 – co praktycznie z nich wynika
Normy z serii EN 12195 opisują techniczne wymagania dla sprzętu mocującego (pasy, łańcuchy, napinacze) i metody obliczania sił mocowania. Dla praktyki transportowej najważniejsze są:
EN 12195-1 – formuły i wytyczne do obliczania sił mocowania;
EN 12195-2 – wymagania dla pasów mocujących z tworzyw chemicznych;
EN 12195-3 – wymagania dla łańcuchów mocujących;
EN 12195-4 – wymagania dla lin stalowych do mocowania.
Najczęściej w codziennej pracy pojawiają się oznaczenia LC (Lashing Capacity – zdolność mocowania) oraz STF (Standard Tension Force – standardowa siła naciągu). LC mówi, jaką siłę może bezpiecznie przenosić dany pas lub łańcuch przy określonym typie mocowania, a STF określa, jak mocno standardowo napina pas grzechotkowy. Z tych parametrów wynika, ile faktycznie pasów czy łańcuchów potrzeba dla danego ładunku i sposobu mocowania.
Dla kierowcy najważniejsza jest czytelna etykieta na pasie czy tabliczka na łańcuchu. Brak oznaczenia lub niezgodność z normą oznacza, że podczas kontroli sprzęt może zostać uznany za nielegalny. W praktyce to tak, jakby tych pasów w ogóle nie było – pozostaje mandat, ryzyko zatrzymania pojazdu i konieczność przeładunku.
Zezwolenia na przejazd ponadgabarytowy a mocowanie ładunku
Przewozy ponadgabarytowe wymagają zezwoleń odpowiedniej kategorii, wydawanych na konkretną trasę, okres i parametry zestawu. W decyzjach administracyjnych pojawiają się: maksymalne wymiary, dopuszczalna masa całkowita, liczba i rozstaw osi, ograniczenia prędkości, godziny przejazdu, obowiązek pilotażu i inne warunki dodatkowe.
Mocowanie ładunku ponadgabarytowego musi uwzględniać te ograniczenia. Jeśli zezwolenie dopuszcza określoną wysokość zestawu, to każda dodatkowa warstwa zabezpieczeń (np. nadmiernie wysoki drewniany podkład) może sprawić, że pojazd przekroczy dopuszczalną wysokość. Z kolei wymóg przejazdu z określoną prędkością maksymalną wynika między innymi z założonego poziomu sił działających na ładunek przy hamowaniu i skręcaniu – lepsze zabezpieczenie nie uprawnia do łamania tych warunków.
Nie wolno też ignorować zapisów dotyczących pilotażu. Pilotowanie ładunków ciężkich ma ułatwić bezpieczne prowadzenie zestawu przez skrzyżowania, łuki, zwężenia i odcinki wrażliwe. Pilot to dodatkowa para oczu, która pomaga kierowcy ocenić realne ryzyko przechyłu czy kontaktu ładunku z infrastrukturą. Mocowanie i pilotaż działają tu jak dwa elementy tego samego systemu bezpieczeństwa.
Kontrola ITD i policji – dokumenty i nastawienie
Przy kontroli służby interesuje przede wszystkim: czy ładunek jest prawidłowo zabezpieczony, czy zestaw spełnia warunki zezwolenia oraz czy sprzęt mocujący jest zgodny z przepisami. W praktyce warto mieć przy sobie:
kopię zezwolenia na przejazd ponadgabarytowy wraz z załącznikami (trasa, warunki);
dane techniczne ładunku (masa, wymiary, wskazane punkty mocowania);
dokumentację pojazdu i naczepy (DMC, liczba osi, naciski);
procedury wewnętrzne / schemat mocowania, jeśli przewoźnik takie posiada;
ewentualne rysunki od producenta urządzenia, sugerujące punkty mocowania.
Spokojna, rzeczowa postawa kierowcy, który potrafi uzasadnić przyjęty sposób mocowania, bardzo ułatwia kontrolę. Inspektorzy dobrze znają typowe błędy przy mocowaniu ładunku, ale potrafią też docenić przemyślaną konfigurację pasów i łańcuchów. Jeśli widać, że przewoźnik stosuje standardy EN 12195, korzysta z mat antypoślizgowych i regularnie wymienia zużyty sprzęt, zwykle nie ma mowy o „polowaniu na mandat za wszelką cenę”.
Jak nadążyć za zmianami przepisów
Prawo transportowe zmienia się cyklicznie i opieranie się wyłącznie na „zasłyszanych” interpretacjach z parkingów to prosty sposób na kłopoty. Rozsądne minimum to:
regularne śledzenie komunikatów GITD oraz Ministerstwa Infrastruktury;
korzystanie z aktualnych opracowań organizacji branżowych (ZMPD, TLP itp.);
uczestnictwo w szkoleniach specjalistycznych z mocowania ładunków ponadgabarytowych;
aktualizacja firmowych instrukcji i checklist po każdej istotnej zmianie.
Dzięki temu kierowca nie musi się zastanawiać, czy opinia „kogoś z forum” jest trafna. Dostaje jasne wytyczne od swojego pracodawcy i może skupić się na ich rzetelnym wykonaniu na placu i w trasie.
Źródło: Pexels | Autor: Wolfgang Weiser
Podstawy fizyki w mocowaniu ładunku: siły, tarcie, środek ciężkości
Jakie siły działają na ładunek w ruchu
Podczas jazdy ładunek na naczepie non stop „rozmawia” z fizyką. Przyspieszanie, hamowanie, skręcanie, nierówności drogi – każda z tych sytuacji generuje siły, które próbują przesunąć, przewrócić lub wyrwać ładunek z mocowań. Zadaniem kierowcy i osoby ładującej jest tak dobrać zabezpieczenia, aby te siły zostały przejęte przez pasy, łańcuchy, maty i konstrukcję naczepy, a nie przez przypadek i szczęście.
W uproszczeniu przyjmuje się, że podczas jazdy po drodze publicznej na ładunek działają siły równoważne:
ok. 0,8–1,0 ciężaru ładunku do przodu (gwałtowne hamowanie);
ok. 0,5 ciężaru ładunku do tyłu (dynamiczne przyspieszenie, jazda pod górę, „szarpnięcia”);
ok. 0,5 ciężaru na boki (ostre łuki, omijanie przeszkód, wiatr boczny).
Te wartości nie są abstrakcją z podręcznika, tylko realnym punktem odniesienia do obliczeń zgodnie z EN 12195-1. Jeśli ładunek waży 30 ton, to przy mocnym hamowaniu może „zażądać” nawet 24–30 ton siły trzymającej go w miejscu. Sprzęt mocujący musi być w stanie tę siłę bezpiecznie przenieść, z zapasem.
Do tego dochodzą drgania i uderzenia wynikające z dziur w nawierzchni, progów zwalniających, krawężników czy przejazdów kolejowych. To właśnie one „rozpracowują” zbyt luźne pasy, powodując ich stopniowe luzowanie się. Dlatego po kilku–kilkunastu kilometrach od wyjazdu kontrola naciągu nie jest fanaberią, tylko podstawą profesjonalnego podejścia.
Rola tarcia i mat antypoślizgowych
Każde mocowanie korzysta z dwóch sprzymierzeńców: tarcia między ładunkiem a podłożem oraz napięcia pasów czy łańcuchów. Bez tarcia nawet najlepsze pasy mają więcej pracy, a liczba wymaganych zabezpieczeń rośnie. Z kolei odpowiednio dobrane maty antypoślizgowe potrafią znacząco zwiększyć siłę tarcia i odciążyć sprzęt mocujący.
Typowe wartości współczynnika tarcia:
drewno na suchej stalowej podłodze – niskie tarcie, ładunek łatwo „jedzie” po naczepie;
stal na stali, zabrudzonej olejem lub ziemią – bardzo niebezpieczna kombinacja, praktycznie „łyżwa”;
drewno lub stal na matach antypoślizgowych dobrej jakości – kilkukrotnie wyższa siła tarcia.
W praktyce oznacza to, że przy zastosowaniu mat antypoślizgowych czasem wystarczy mniejsza liczba pasów lub niższa LC, aby spełnić wymagania norm. Oczywiście pod warunkiem, że maty są czyste, nieprzecięte, a podłoże pozbawione grubych zanieczyszczeń. Mata zasypana piaskiem lub gliną przestaje być antypoślizgowa, staje się śliską przekładką.
Dobrym nawykiem jest stałe miejsce w aucie na kilka formatów mat i krótkie przeglądy przy każdym większym załadunku. Zawodowiec nie prosi „czy może gdzieś znajdzie się jakaś guma”, tylko wyciąga z własnego zestawu przygotowane podkładki i od razu podnosi poziom bezpieczeństwa.
Środek ciężkości – klucz do stabilnego ładunku
Środek ciężkości decyduje, jak ładunek „zachowuje się” na zakrętach, przy przechyłach i podczas hamowania. Im wyżej położony, tym łatwiej o przechylenie lub przewrócenie całego zestawu. Duży błąd to myślenie wyłącznie o masie, bez uwzględnienia jej rozkładu w pionie i w poziomie.
Przy ładunkach ponadgabarytowych środek ciężkości bywa bardzo wysoki – przykład: maszyny budowlane z podniesionymi wysięgnikami, transformatory, zbiorniki, konstrukcje stalowe montowane na podporach. Każdy dodatkowy metr wysokości środka ciężkości drastycznie zwiększa ryzyko wywrotki przy nagłej zmianie kierunku jazdy.
Podstawowe zasady pracy ze środkiem ciężkości:
układaj ładunek możliwie nisko – jeśli można zdjąć elementy, które windują wysokość (np. zabudowy serwisowe, barierki, osprzęt), zrób to przed załadunkiem;
jeśli ładunek jest asymetryczny (np. maszyna z ciężkim silnikiem z jednej strony), ustaw go tak, aby cięższa strona „patrzyła” w dół naczepy, a nie na boki;
sprawdzaj, czy naczepa ma odpowiednią szerokość i wysokość pokładu – wąska, wysoka zabudowa z ciężkim szczytem to proszenie się o kłopoty w łukach.
Przy bardzo szczególnych ładunkach (np. dźwigi, turbiny, elementy mostów) producenci często podają schemat z zaznaczonym środkiem ciężkości i zalecanymi punktami podparcia. To złoto – korzystanie z tej dokumentacji skraca czas kombinowania i znacząco zwiększa margines bezpieczeństwa.
Przeciążenia przy hamowaniu i na łukach – praktyczne odniesienie
W teorii mówi się o współczynnikach przyspieszeń, w praktyce kierowca widzi tylko, że „zabrało” mu kilka metrów drogi. Przy gwałtownym hamowaniu z prędkości autostradowej przeciążenia mogą być na tyle duże, że słabo zabezpieczony ładunek zniszczy własne mocowania i pójdzie w przód jak taran. To dlatego normy wymagają przyjęcia aż 0,8–1,0 ciężaru do przodu.
Na łukach sytuacja bywa jeszcze bardziej zdradliwa. Zestaw jedzie „normalnie”, nie ma gwałtownego hamowania, a mimo to siła odśrodkowa próbuje wysunąć ładunek na zewnątrz zakrętu. Jeśli środek ciężkości jest wysoki, a naczepa jedzie po nierównej nawierzchni, do gry wchodzą przechyły. Po stronie zewnętrznej rośnie nacisk, po wewnętrznej maleje – i nagle pasy od tej strony zaczynają pracować znacznie mocniej niż przewidywano.
Im bardziej masywny i wysoki ładunek, tym bardziej opłaca się „przewymiarować” mocowanie na boki, stosując mocniejsze łańcuchy, krzyżowe odciągi i stabilne punkty zaczepienia. To konkretna inwestycja w to, żeby po mocniejszym łuku kierowca dalej trzymał kierownicę, a nie telefon do serwisu i policji.
Źródło: Pexels | Autor: Igor Passchier
Analiza ładunku: masa, kształt, punkty zaczepienia i wrażliwe elementy
Masa ładunku a wymagane siły mocowania
Punktem startu zawsze jest rzetelna masa ładunku. Nie „około dwadzieścia”, nie „tak jak zawsze”, tylko konkretna wartość z dokumentów lub z wagi. Różnica kilku ton przy ponadgabarycie potrafi przewrócić wszystkie wyliczenia i sprawić, że teoretycznie „bezpieczna” konfiguracja pasów ma faktycznie za mały zapas.
Do masy ładunku dobiera się:
liczbę i typ środków mocujących (pasy, łańcuchy, liny stalowe);
sposób mocowania (odciągowe, opasujące, dociskowe);
rozmieszczenie ładunku względem osi naczepy (naciski na osie, stabilność).
Przy ciężkich ponadgabarytach trzeba myśleć nie tylko o tym, czy sprzęt „udźwignie” ładunek, ale też czy konstrukcja naczepy i punkty mocowania są przygotowane na takie obciążenia. Łańcuch 10 t LC przyspawany do uchwytu, który wyrywa się przy 5 tonach, jest równie bezużyteczny jak stary, pęknięty pas.
Kształt ładunku i jego wpływ na mocowanie
Dwa ładunki o tej samej masie mogą wymagać zupełnie innego podejścia tylko przez kształt. Blok kamienny, niska maszyna, zbiornik cylindryczny czy konstrukcja kratowa – każdy z nich inaczej „łapie się” pasami, inaczej przenosi siły i inaczej reaguje na drgania.
Przy analizie kształtu przydaje się kilka prostych pytań:
czy ładunek ma płaską podstawę, czy punktowy kontakt z podłożem?
czy powierzchnie są gładkie (śliskie), czy chropowate (większe tarcie)?
czy są naturalne punkty podparcia (ramy, stopy, belki), które mogą bezpiecznie przyjąć siły od pasów/łańcuchów?
czy kształt sprzyja „toczeniu się” (walce, rury), czy raczej „ślizganiu się” (płyty, skrzynie)?
Przy zbiornikach, rurach czy innych elementach cylindrycznych obowiązkowe stają się kliny, korytka lub specjalne łoża podporowe. Bez nich nawet kilka solidnych łańcuchów nie powstrzyma ładunku, który w nagłym manewrze po prostu zacznie się toczyć.
Punkty zaczepienia – gdzie faktycznie można mocować
Nie każdy uchwyt, ucho czy otwór w ramie nadaje się do mocowania transportowego. Wiele elementów maszyn, zwłaszcza budowlanych, ma osobne punkty do podnoszenia dźwigiem i inne, przewidziane do zabezpieczenia na czas jazdy. Pomylenie ich kończy się odkształceniem ramy, wyrwanym uchwytem albo uszkodzeniem hydrauliki.
Bezpieczne punkty zaczepienia powinny:
być opisane przez producenta maszyny lub ładunku (instrukcje, tabliczki, rysunki);
mieć konstrukcję odporną na siły w kierunku, w którym będą działały pasy/łańcuchy;
pozwalać na założenie środka mocującego bez ostrych załamań i tarcia o krawędzie.
Jeśli nie ma oznaczeń, a konstrukcja budzi wątpliwości, lepiej poświęcić kilka minut na kontakt z producentem lub spedytorem niż ryzykować oderwanie elementu podczas gwałtownego hamowania. W transporcie ponadgabarytowym małe skróty bardzo często kończą się dużymi stratami.
Wrażliwe elementy ładunku – co trzeba chronić
Ładunek ponadgabarytowy zwykle nie jest „klockiem betonu”. Ma wystające elementy, osłony, szybkie złącza hydrauliczne, elektronikę, tuby smarowania, przewody, czujniki. Te części są szczególnie narażone na uszkodzenia przy nieumiejętnym założeniu pasów lub łańcuchów.
Typowe wrażliwe strefy to:
przewody hydrauliczne i wiązki elektryczne – łatwe do zgniecenia lub przecięcia;
osłony z tworzyw, cienkie blachy, plastikowe nadkola maszyn;
szyby kabin, drzwi serwisowe, schodki, poręcze;
elementy ruchome (ramiona, wysięgniki, podpory) bez blokad transportowych.
Profesjonalne mocowanie oddziela te strefy od działania sił mocujących. Zamiast „przywiązywać” pas do przewodu lub osłony, szuka się mocniejszej części ramy i stosuje ochraniacze krawędziowe tam, gdzie pas styka się z ostrą lub delikatną powierzchnią. Takie detale często rozstrzygają, czy ładunek dojedzie nie tylko bezpiecznie, ale też bez szkód finansowych.
Ładunki z ruchomymi elementami – blokowanie przed transportem
Wiele maszyn i konstrukcji ma części, które w trakcie pracy mają być ruchome: ramiona, wysięgniki, podpory, platformy, głowice. Na czas transportu trzeba je sztywno unieruchomić. Sam pas nie wystarczy, jeśli element cały czas „pracuje” na zawieszeniu albo amortyzatorach.
Przed załadunkiem warto zadbać o:
zastosowanie blokad mechanicznych (sworznie, łańcuchy techniczne, podpory);
opuszczenie elementów do pozycji transportowych przewidzianych przez producenta;
zabezpieczenie siłowników przed wysuwem (np. tuleje, kliny, zablokowane zamki hydrauliczne);
kontrolę, czy żadna część nie ma swobodnego luzu, który podczas jazdy przełoży się na „bicie” w pasy.
Im mniej ruchu wewnątrz samego ładunku, tym spokojniej zachowuje się on na naczepie. To realna ulga dla sprzętu mocującego i nerwów kierowcy.
Dobór sprzętu do mocowania: pasy, łańcuchy, napinacze, maty, kłonice
Kiedy pasy, a kiedy łańcuchy
Pasy tekstylne i łańcuchy mocujące nie konkurują ze sobą – uzupełniają się. Każde ma swoje mocne strony i sytuacje, w których sprawdza się najlepiej.
Pasy mocujące są lżejsze, wygodniejsze, szybciej się je zakłada i napina. Doskonale sprawdzają się przy lżejszych konstrukcjach stalowych, opakowaniach, ładunkach wrażliwych na uszkodzenia powierzchni. Dają też większą elastyczność przy opasaniu ładunku tam, gdzie trudno o „proste” linie mocowania.
Łańcuchy są twardsze, odporniejsze na ostre krawędzie, wysokie temperatury i bardzo duże siły. To podstawowe narzędzie przy ciężkim sprzęcie budowlanym, maszynach rolniczych, stalowych elementach o dużej masie. Łańcuch nie rozciąga się tak jak pas, dzięki czemu przy odciągach diagonalnych zapewnia bardzo sztywną stabilizację.
Prosty schemat: im większa masa, bardziej agresywne warunki (błoto, ostre krawędzie, praca w kopalni, na budowie) – tym częściej przewoźnik sięga po łańcuchy jako podstawę, uzupełniając je pasami do lżejszych lub delikatnych fragmentów ładunku.
Dobór parametrów LC, STF i kąta zaczepienia
Sam napis „5 t” na pasie czy łańcuchu nic nie znaczy, jeśli nie wiemy, z jakim parametrem faktycznie pracujemy. Kluczowe są trzy oznaczenia: LC (ładowność robocza), STF (siła napięcia ręcznego dla pasów) oraz kąt mocowania.
Przy pasach najpierw liczy się metoda mocowania. W układzie opasującym (na docisk) największą rolę gra kombinacja STF, kąta i tarcia. W odciągach diagonalnych – już samo LC i geometria ramion. Ten sam pas o LC 2 500 da w praktyce zupełnie inny efekt, jeśli będzie założony płasko pod kątem 90° do kierunku ruchu, a inny, gdy „położy się” na 30° pod kątem ostrym.
Podstawowe zasady są proste:
im bardziej płasko idzie pas/łańcuch względem podłogi, tym mniej siły „idzie” na utrzymanie ładunku, a więcej na dociśnięcie do podłoża;
im bardziej stromy kąt (bliżej pionu), tym efektywniejsza siła w kierunku, który chcemy zabezpieczyć, ale rośnie obciążenie punktów zaczepienia;
warto unikać skrajności: pas „położony” niemal po podłodze i pas „postawiony” jak struna w pionie to dwie skrajnie nieefektywne sytuacje.
Dobrą praktyką jest szybkie „przeliczenie” w głowie: jeśli kąt robi się zbyt płaski, dokładamy kolejny odciąg pod lepszym kątem albo zmieniamy miejsce zaczepu. Chodzi o to, żeby sprzęt pracował tak, jak przewiduje karta katalogowa, a nie tylko „na oko”. Każde poprawnie dobrane LC i kąt to realny zapas bezpieczeństwa w kieszeni kierowcy.
Napinacze: grzechotki, napinacze dźwigniowe i ich ograniczenia
Napinacz to „silnik” układu mocującego. Nawet najlepszy pas czy łańcuch nie zadziała, jeśli nie będzie odpowiednio dociągnięty. Przy ciężkich ponadgabarytach różnica między „docisnąłem mocno” a „docisnąłem zgodnie z parametrami” potrafi zadecydować o tym, czy ładunek przesunie się o centymetr, czy o pół metra.
Najczęściej spotyka się:
grzechotki standardowe – do typowych pasów dwuczęściowych, wygodne, z kontrolowaną siłą napięcia STF;
grzechotki długie (z wydłużoną dźwignią) – dają większy moment, przydają się przy ciężkich ładunkach, ale łatwo z nimi przesadzić i przeciążyć pas;
napinacze dźwigniowe do łańcuchów – szybkie w obsłudze, lecz wymagają doświadczenia i kontroli, żeby nie „przestrzelić” z siłą;
napinacze śrubowe – wolniejsze, ale bardzo precyzyjne, idealne przy drogim sprzęcie, gdzie ważna jest kontrola każdego obrotu.
Napinacz musi być dopasowany do klasy łańcucha lub pasa – mieszanie „bo pasuje na wymiar” jest prostą drogą do rozerwania najsłabszego ogniwa. Jeśli grzechotka wygląda na „jak z innego kompletu”, trzeba to zweryfikować, a nie liczyć, że jakoś będzie. Dobrze dobrany napinacz daje kierowcy pewność, że każdy klik dźwigni faktycznie przekłada się na bezpieczny naciąg, a nie na cichą prośbę o awarię.
Maty antypoślizgowe i podkładki – tanie „konie robocze”
Maty antypoślizgowe to jeden z najtańszych sposobów na radykalne zwiększenie skuteczności mocowania. Zamiast zakładać kolejne pasy, czasem wystarczy położyć pod ładunek kilkanaście centymetrów gumy o odpowiednim współczynniku tarcia.
Dobrze zastosowana mata:
podnosi współczynnik tarcia nawet kilkukrotnie w porównaniu z gołą blachą czy drewnem;
redukuje konieczną liczbę pasów w układzie dociskowym;
chroni podłoże i ładunek przed punktowymi uszkodzeniami.
Kluczem jest czystość. Mata zabrudzona olejem, piaskiem czy błotem przestaje być „antypoślizgowa” i staje się zwykłą przekładką. W transporcie ponadgabarytowym dobrze sprawdzają się grubsze maty o wysokiej odporności na ściskanie – cienkie, zużyte paski gumy nie utrzymają kilka dziesiątek ton na dynamicznych obciążeniach.
W podobnej roli występują podkładki drewniane, belki, klocki. Odpowiednio ułożone stabilizują podstawę ładunku, pozwalają „ustawić” go w lepszej pozycji względem osi naczepy i odsunąć od krawędzi czy sprzętu mocującego. Zestaw dobrych mat i klocków w skrzyni narzędziowej kierowcy często robi większą robotę niż kolejny nowy komplet pasów.
Kłonice, nadstawki i konstrukcje pomocnicze
Kłonice i nadstawki boczne nie są tylko dodatkiem „żeby coś tam było”. Przy ponadgabarytach często stają się aktywną częścią systemu mocowania. Odpowiednio rozstawione, przejmują część sił bocznych, odciążając pasy i łańcuchy.
Przykładowe zastosowania kłonic i konstrukcji pomocniczych:
stworzenie gniazd dla elementów walcowych (rury, bębny, zbiorniki);
ograniczenie możliwości przesunięcia się ładunku przy awaryjnym manewrze;
podparcie wysokich konstrukcji, które mają małą podstawę, a wysoki środek ciężkości.
Kluczowa jest tu nośność i sztywność. Kłonice muszą być przewidziane przez producenta naczepy do pracy z konkretnymi obciążeniami, a nie dorabiane „z tego, co było na placu”. Każdy element pomocniczy włączony w układ mocowania staje się częścią łańcucha bezpieczeństwa – i musi spełniać te same standardy, co reszta sprzętu.
Ochrona pasów i łańcuchów przed krawędziami
Najdroższy pas można zniszczyć w kilka minut, jeśli oprze się go o ostrą krawędź stali. Przy ponadgabarytach takie krawędzie są niemal gwarantowane: płyty, żebra, profile, naroża maszyn. Dlatego w arsenale przewoźnika powinny być narożniki, osłony, tuleje, węże ochronne.
Dobrze dobrana ochrona:
rozkłada nacisk na większą powierzchnię i eliminuje efekt „gilotyny” na pasie;
chroni sam ładunek – lakier, powłoki antykorozyjne, krawędzie maszyn;
ułatwia późniejszy demontaż (pas nie „wgryza się” w metal czy drewno).
Przy łańcuchach sprawa wygląda podobnie – każde ogniwo mocno oparte o ostry rant pracuje jak pilnik. Stosowanie stalowych lub gumowych ochraniaczy na newralgicznych miejscach to nie fanaberia, tylko prosty sposób na wydłużenie życia całego sprzętu i uniknięcie nagłego pęknięcia w najmniej oczekiwanym momencie. Jednorazowe rozłożenie ochraniaczy zajmuje minutę, a może oszczędzić godzin spędzonych z lawetą i policją.
Kontrola stanu technicznego sprzętu mocującego
Sprzęt do mocowania żyje w trudnym środowisku: błoto, sól drogowa, obicia, ciągłe naprężenia i rozprężenia. Bez systematycznej kontroli nawet najlepsze pasy czy łańcuchy w końcu zaczną zawodzić. A ponadgabaryt nie wybacza „prawie dobrego” stanu.
Przy pasach tekstylnych warto szukać:
przetarć, nacięć, przysmalonych miejsc od tarcia;
zniszczonych lub nieczytelnych etykiet z parametrami LC/STF;
korozji i deformacji elementów metalowych (haki, napinacze).
Przy łańcuchach dochodzą dodatkowo:
wydłużone ogniwa (oznaka przeciążenia);
pęknięcia włosowe, korozja między ogniwami;
nieoryginalne spawy i „naprawy” domowymi sposobami.
Najprostszym systemem jest oznaczanie sprzętu (np. kolor roku, numer zestawu) i okresowe przeglądy z decyzją: zostaje, do naprawy, do wycofania. Taka dyscyplina pozwala kierowcy ufać sprzętowi na drodze, zamiast zastanawiać się przy każdym napięciu, czy tym razem pas lub łańcuch „jeszcze wytrzyma”. Regularna kontrola sprzętu to najtańsza polisa ubezpieczeniowa, jaką można sobie zafundować.
Rozmieszczenie punktów mocowania na naczepie
Nawet idealnie dobrany sprzęt można „zabić” złym rozmieszczeniem. Uchwyty w podłodze, pierścienie, kieszenie na kłonice – wszystko to ma swoje dopuszczalne obciążenia i konkretną geometrię. W transporcie ponadgabarytowym dochodzi jeszcze kwestia centrowania ładunku względem osi i konstrukcji naczepy.
Przy planowaniu rozmieszczenia punktów mocowania warto:
wykorzystywać symetrię – pasy i łańcuchy rozmieszczone lustrzanie pracują równomierniej;
unikać sytuacji, w których wszystkie siły skupiają się w jednym lub dwóch uchwytach;
sprawdzać tabliczki znamionowe naczepy – wiele modeli ma inne dopuszczalne obciążenia dla uchwytów bocznych i środkowych.
Dobrą praktyką jest też tworzenie „ram” z mocowań: odciągi ukośne w przód i w tył, spięte z obu stron ładunku. Zamiast jednego pasa „na pamiątkę” lepiej ułożyć kilka odciągów, które razem stworzą stabilną klatkę. Odpowiednie rozmieszczenie punktów mocowania to realny wpływ na to, jak zestaw zachowa się przy gwałtownych manewrach.
Typowe błędy przy doborze i użyciu sprzętu
Przy ponadgabarytach powtarzają się pewne schematy błędów. Szybkie rozpoznanie i wyeliminowanie ich podnosi poziom bezpieczeństwa o klasę wyżej.
Najczęstsze potknięcia to:
niedoszacowane LC – „pasy z magazynu” zamiast sprzętu dobranego do masy i kierunku działania sił;
brak zgodności klas – łańcuch klasy 8 z napinaczem od klasy 10 albo mieszanie różnych średnic;
mocowanie „na skos” bez logiki – odciągi biegnące pod fatalnymi kątami, które ładnie wyglądają, ale nie trzymają we właściwym kierunku;
brak akcesoriów ochronnych – pas puszczony po ostrym rancie, łańcuch zawieszony na przypadkowym uchwycie;
użycie sprzętu uszkodzonego lub bez etykiet – „bo jeszcze trochę wytrzyma”.
Prosty nawyk: przed każdym załadunkiem krótka mentalna checklista – masa, kierunki sił, LC, kąt, stan sprzętu. Zajmuje to minuty, a chroni przed godzinami tłumaczeń po zdarzeniu drogowym. Im mniej „improwizacji z braku czasu”, tym spokojniejsza każda trasa.
Uzupełniające systemy zabezpieczenia ładunku
Pasy i łańcuchy to podstawa, ale przy ponadgabarytach coraz częściej do gry wchodzą rozwiązania dodatkowe: belki teleskopowe, systemy szynowe, konteneryzacja specjalna. Nie zawsze da się je zastosować, ale tam, gdzie to możliwe, znacząco podnoszą poziom kontroli nad ładunkiem.
Przykłady takich rozwiązań:
belki i rozpieraki montowane w systemach szynowych – tworzą dodatkowe punkty oparcia dla ładunku;
specjalne ramy i kołyski projektowane pod konkretną maszynę lub element konstrukcyjny;
modułowe platformy, które „opakowują” nietypowy ładunek w powtarzalny kształt łatwiejszy do zabezpieczenia.
Tego typu systemy najczęściej pojawiają się przy projektach powtarzalnych: regularne przewozy tej samej turbiny, zbiorników, elementów mostów. Pierwsza inwestycja bywa większa, ale później za każdym razem zyskuje się czas załadunku i wyższy komfort jazdy. Gdy tylko jest możliwość wyjścia ponad „gołe pasy i łańcuchy”, warto z niej korzystać – każdy dodatkowy punkt kontroli nad ładunkiem to mniej stresu dla całej załogi.
Najczęściej zadawane pytania (FAQ)
Jakie są najczęstsze błędy przy mocowaniu ładunku ponadgabarytowego?
Najczęściej powtarzają się: zbyt mała liczba pasów lub łańcuchów, złe kąty ich prowadzenia oraz zaczepianie do elementów naczepy, które nie są do tego przeznaczone. Do tego dochodzi ignorowanie środka ciężkości – ładunek „stoi”, więc wszystkim wydaje się stabilny, a przy pierwszym ostrym hamowaniu zaczyna pracować.
Częsty błąd to też traktowanie ponadgabarytu jak zwykłej palety: pasy „na krzyż”, brak mat antypoślizgowych, brak kontroli drgań wysokich elementów. W efekcie przy bocznym wietrze lub w łuku ładunek potrafi się przechylić i zniszczyć zarówno siebie, jak i naczepę. Zadbaj o przemyślany plan mocowania, a nie improwizację na rampie.
Kto ponosi odpowiedzialność za nieprawidłowe mocowanie ładunku ponadnormatywnego?
Odpowiedzialność jest rozłożona. Przewoźnik odpowiada za właściwy pojazd, dobór sprzętu mocującego i przeszkolenie kierowcy. Załadowca (nadawca) odpowiada za przygotowanie ładunku, jego parametry oraz często za rozmieszczenie na naczepie. Zleceniodawca powinien dostarczyć rzetelne dane o ładunku i założeniach trasy.
Kierowca jest ostatnim „filtrem bezpieczeństwa” – swoim podpisem potwierdza, że akceptuje sposób mocowania. Jeśli widzi ewidentne błędy i mimo to wyjeżdża, trudno będzie mu zrzucić winę na innych. Dlatego korzystaj z prawa do wstrzymania wyjazdu, jeśli coś budzi wątpliwości.
Jakie przepisy regulują mocowanie ładunku ponadgabarytowego w Polsce i UE?
Kluczowe są: Prawo o ruchu drogowym, ustawa o transporcie drogowym oraz rozporządzenia Ministra Infrastruktury dotyczące warunków technicznych pojazdów i przewozów nienormatywnych. Na poziomie UE stosuje się wytyczne w zakresie bezpiecznego mocowania ładunków oraz ogólne przepisy bezpieczeństwa ruchu drogowego.
Podczas kontroli ITD i policja patrzą jednocześnie na zgodność z krajowymi przepisami i na uznane normy techniczne, przede wszystkim EN 12195. Żeby spać spokojnie, zadbaj o trzy rzeczy: legalne wymiary i masy zestawu, poprawne zabezpieczenie ładunku oraz ważne zezwolenia na przejazd ponadgabarytowy.
Czym różni się mocowanie ładunku ponadgabarytowego od standardowego ładunku na paletach?
Przy standardowych ładunkach głównie blokujesz przesunięcia w przód, tył i na boki. Przy ponadgabarycie dochodzą kontrola przechyłów, kołysania wysokich konstrukcji, drgań własnych oraz przenoszenia ogromnych sił na punkty mocowania i ramę naczepy. Ładunek często wystaje poza obrys, ma nieregularny kształt i ograniczoną liczbę punktów zaczepu.
Proste „pasy na krzyż” przestają działać. Trzeba przeliczyć siły, dobrać kąty prowadzenia łańcuchów, użyć mat antypoślizgowych, czasem dodatkowych podpór czy rozpórek. Im bardziej nietypowy ładunek, tym mniej miejsca na schematy – wygrywa wiedza i planowanie.
Jak profesjonalne mocowanie wpływa na pracę i komfort kierowcy?
Dobrze przygotowany ładunek to spokojniejsza głowa kierowcy. Gdy mocowanie jest pewne, kierowca nie musi „słuchać naczepy” przy każdym hamowaniu i wchodzi w zakręty bez paraliżującego stresu. To przekłada się na płynniejszą jazdę, mniejsze zmęczenie i lepsze panowanie nad zestawem w sytuacjach awaryjnych.
Druga korzyść to kontrole drogowe – widoczne, oznakowane pasy i łańcuchy zgodne z EN 12195, logiczne rozmieszczenie mocowań i zadbany sprzęt budują zaufanie inspektora. Kontrola trwa krócej, a ryzyko mandatu czy zatrzymania pojazdu spada. Kierowca może skupić się na trasie, a nie na tłumaczeniu się na poboczu.
Dlaczego nagłe hamowanie jest tak krytyczne przy transporcie ponadgabarytowym?
Ładunki ponadgabarytowe to często kilkanaście lub kilkadziesiąt ton, ustawione wysoko lub na dużej długości naczepy. Przy ostrym hamowaniu taka masa kumuluje potężną energię, która „idzie” w punkty mocowania i konstrukcję naczepy. Jeśli pas lub łańcuch jest dobrany „na styk” albo źle poprowadzony, potrafi puścić w jednej chwili.
Dobrze widać to na przykładzie ciężkiej koparki: ostre hamowanie z wysokim przeciążeniem, a ładunek zostaje w miejscu, bo użyto właściwej liczby łańcuchów, mat antypoślizgowych i zadbano o wysięgnik. To nie był łut szczęścia, tylko efekt poprawnego mocowania. Zadbaj o podobny standard przy każdym zleceniu, zanim życie zrobi „crash test” Twojej naczepy.
Źródła informacji
European Best Practice Guidelines on Cargo Securing for Road Transport. European Commission (2014) – Wytyczne UE dotyczące bezpiecznego mocowania ładunków na pojazdach drogowych
EN 12195-1: Load restraint assemblies on road vehicles – Safety – Part 1: Calculation of lashing forces. CEN (2010) – Norma obliczania sił mocujących i doboru liczby pasów/łańcuchów
Kodeks drogowy. Prawo o ruchu drogowym. Sejm Rzeczypospolitej Polskiej – Przepisy ogólne dotyczące przewozu ładunków i ich zabezpieczenia
Umowa europejska dotycząca międzynarodowego przewozu drogowego towarów niebezpiecznych (ADR) – Część 7. UNECE (2023) – Zasady mocowania i rozmieszczania ładunków niebezpiecznych
Guidelines for the Safe Carriage of Abnormal Loads. Transport for London (2010) – Praktyczne wytyczne dla przewozów ponadgabarytowych i ciężkich
Code of Practice: Safety of Loads on Vehicles. UK Department for Transport (2013) – Zasady planowania, rozmieszczenia i mocowania ładunków na pojazdach
Wytyczne w sprawie przewozu ładunków ponadnormatywnych. Generalna Dyrekcja Dróg Krajowych i Autostrad – Wymagania, ograniczenia infrastruktury i organizacja przejazdów ponadgabarytowych
Bezpieczne mocowanie ładunków w transporcie drogowym. Inspekcja Transportu Drogowego – Materiały szkoleniowe ITD o odpowiedzialności stron i typowych błędach mocowania
