Po co w ogóle są belki rozporowe i kiedy naprawdę działają
Rzeczywista rola belek rozporowych w zabezpieczeniu ładunku
Belki rozporowe mają jedno główne zadanie: zablokować ruch ładunku w określonym kierunku, najczęściej do przodu, do tyłu lub na boki. Działają jak ruchoma ściana, która przenosi siły z ładunku na konstrukcję pojazdu. Kiedy są dobrze dobrane i założone, potrafią radykalnie ograniczyć przesuwanie palet, kartonów, rollkontenerów czy mebli, a tym samym zmniejszyć ryzyko uszkodzeń i utraty ładunku.
Belka rozporowa nie zastępuje całego systemu mocowania – jest jego elementem. Uzupełnia pasy transportowe, maty antypoślizgowe, listwy kotwiczne. Najlepiej działa tam, gdzie ładunek jest w miarę równy i ma się do czego „oprzeć”: ściana, inna paleta, stabilny element zabudowy. Jeśli belka ma dociskać coś pojedynczego, wysokiego i niestabilnego (np. jedną pralkę na środku naczepy), jej możliwości szybko się kończą.
Klucz: belka rozporowa nie ma „trzymać na słowo honoru”, tylko przenieść siły hamowania, przyspieszania i boczne na elementy, które są realnie w stanie je przyjąć. Jeśli opierasz belkę o cienką, pogiętą blachę lub prowizoryczną zabudowę, sam tworzysz atrapę zabezpieczenia.
Belka „na alibi” kontra belka, która naprawdę pracuje
Spotyka się dwa typy użycia belek: na alibi i robocze. Belka „na alibi” jest wrzucona gdzieś w naczepie, by „coś było”: lekko rozparta, często pod kątem, bez sprawdzenia mechanizmu blokującego. Kierowca niby coś założył, spedytor niby widział na zdjęciu, kontrola niby nie ma się do czego przyczepić – do czasu pierwszego ostrego hamowania.
Belka, która realnie trzyma, jest:
dobrana długością do zabudowy (nie pracuje na skrajnych wysuwach),
osadzona w solidnych gniazdach lub listwach,
rozparta z wyczuwalnym dociskiem, ale bez „przeginania” i gięcia konstrukcji,
ustawiona prosto, w jednej linii, a nie na przekosie,
sprawdzona ręcznie – szarpnięciem i próbą przesunięcia.
Różnica często sprowadza się do 30 sekund uwagi. Tyle potrzeba, by z belek „na alibi” zrobić element systemu, który faktycznie ogranicza ruch ładunku. Ten drobny nawyk często decyduje o tym, czy podczas gwałtownego hamowania kartony zostaną na swoim miejscu, czy przebiją kurtynę.
Typowe zastosowania belek rozporowych
Belki rozporowe najlepiej sprawdzają się tam, gdzie ładunek wypełnia znaczną część przestrzeni, a brakuje tylko kilku „ścianek”, by go usztywnić. Najczęstsze scenariusze:
Palety na busie – kilka palet euro, przerwa za ostatnią paletą i drzwiami. Belka za ostatnią paletą ogranicza przesuwanie do tyłu przy przyspieszaniu i jazdzie po nierównościach.
Drobnica w naczepie firance – kartony ułożone na wysokość 1–2 metrów, nie wypełniające całej długości. Belki tworzą „przedziały”, które zapobiegają przesuwaniu się całych bloków towaru przy hamowaniu.
Sprzęt AGD i meble – lodówki, pralki, szafy ustawione w rzędach; belki spinają wierzch rzędu, dociskają do ściany lub między ścianami, by ograniczyć kołysanie.
Rollkontenery – częsty widok w dystrybucji sklepów. Belki blokują rzędy kontenerów, zapobiegając ich przesuwaniu się i „składaniu” podczas zakrętów.
Jeśli ładunek jest niski, pojedynczy lub bardzo ciężki przy małej powierzchni styku, belka rozporowa powinna być tylko dodatkiem do pasów transportowych, a nie jedyną metodą mocowania.
Kiedy lepiej sięgnąć po inne metody mocowania
Są sytuacje, w których belka rozporowa to zły wybór lub jedynie dodatek. Dotyczy to szczególnie:
bardzo ciężkich, punktowych ładunków (maszyny, silniki, elementy stalowe) – wymagają pasów, łańcuchów, punktów kotwiczenia, nie tylko rozporu,
ładunków o wysokim środku ciężkości (jedna wysoka paleta, pojedyncza szafa) – potrzebne jest „przywiązanie” pasem do podłogi i maty antypoślizgowe,
gładkich, śliskich opakowań bez kartonu, folii antypoślizgowej – tarcie pomiędzy belką a ładunkiem jest tak małe, że belka jedynie się „ślizga”,
braku stabilnych elementów zabudowy – zniszczone prowadnice, pogięte ściany, brak certyfikowanych listew.
W takich przypadkach belka może pełnić funkcję pomocniczą (np. stabilizować górę ładunku), ale nie może być jedynym zabezpieczeniem. Im wcześniej kierowca i załadowca to zrozumieją, tym mniej niespodzianek czeka po pierwszym ostrym hamowaniu.
Szybki „upgrade” bezpieczeństwa dzięki jednej, dobrze ustawionej belce
Belka rozporowa ma jedną ogromną zaletę: szybkość użycia. Włożenie, rozparcie, sprawdzenie – to naprawdę kwestia minut. Jeśli do tej pory belki były montowane „byle jak”, często wystarczy:
ustawić je prosto,
docisnąć z wyczuciem,
dodać jedną dodatkową belkę, by stworzyć „klatkę”.
Taka korekta to dosłownie 5–10 minut, które potrafią uratować towar wart wiele tysięcy. Kto raz zobaczy różnicę po hamowaniu awaryjnym, ten nie będzie już traktował belek rozporowych jako zbędnego gadżetu.
Rodzaje belek rozporowych i ich dopuszczalne obciążenia
Najpopularniejsze typy belek rozporowych
Żeby unikać błędów przy użyciu belek rozporowych, trzeba wiedzieć, z czym ma się do czynienia. Na rynku funkcjonuje kilka głównych grup:
Aluminiowe belki rozporowe – lekkie, wygodne w codziennym użytkowaniu, często stosowane w busach i naczepach do lekkiej i średniej drobnicy. Ich nośność jest zwykle niższa niż stalowych, za to znacznie łatwiej je przenosić i szybko zakładać.
Stalowe belki rozporowe – cięższe, ale wytrzymalsze. Sprawdzają się przy większych siłach, wysokich ładunkach, tam, gdzie trzeba przyjąć większe obciążenia poziome. Nadają się raczej do większych pojazdów i tam, gdzie kierowca ma możliwość ich bezpiecznego przechowywania.
Belki teleskopowe z blokadą zapadkową – rozsuwane ręcznie lub mechanizmem dźwigniowym, blokowane zapadką. Jedne z najpopularniejszych w transporcie dystrybucyjnym. Dają szeroki zakres regulacji długości i szybki montaż.
Belki perforowane – z otworami lub specjalnym profilem. Współpracują z określonymi systemami listew i gniazd w naczepach. Pozwalają na precyzyjne wpinanie, ale wymagają zgodności z systemem w zabudowie.
Belki dachowe i podłogowe – przeznaczone do pracy pomiędzy podłogą a sufitem lub między zabudową stałą a ładunkiem. Często stosowane razem z systemami do piętrowania ładunku (tzw. double deck).
Każdy typ ma swoje miejsce. Problem zaczyna się wtedy, gdy aluminiową belkę przeznaczoną do lekkich kartonów ktoś próbuje użyć jako „muru” dla ciężkiej, wysokiej palety – wtedy najczęstsze błędy przy użyciu belek rozporowych kończą się wygięciem, wystrzeleniem belki lub przesunięciem ładunku.
Belka do busa a belka do naczepy – dwie różne bajki
Bus dostawczy i naczepa firanka to zupełnie inne środowiska pracy dla belek. Montaż belki rozporowej krok po kroku będzie inny w busie z drewnianą lub blaszana zabudową, a inny w naczepie z listwami aluminiowymi i certyfikowanymi gniazdami.
W busach spotyka się:
proste belki rozporowe rozparte między ścianami bocznymi,
belki współpracujące z listwami montażowymi (szynami Airlines, listwami poziomymi),
belki służące często do dzielenia ładowni na „strefy” przy dystrybucji miejskiej.
W naczepach i przyczepach dominują:
belki przystosowane do konkretnych systemów prowadnic (np. łapki wchodzące w otwory w listwach),
belki do piętrowania ładunku, o większej nośności, współpracujące z prowadnicami dachowymi lub ściennymi,
rozwiązania pod szybkie zabezpieczenie ładunku w naczepie firance – wiele punktów zaczepu, kilka poziomów listew.
Najczęstszy błąd: kupno „uniwersalnej” belki i wpychanie jej do każdej zabudowy. Dobór belki do zabudowy musi uwzględniać typ prowadnic, rozstaw ścian, profil listew oraz miejsce, gdzie belka ma realnie pracować.
Nośność, siła rozporu i oznaczenia producenta
Na poważniejszych belkach rozporowych producent umieszcza tabliczkę lub etykietę z podstawowymi parametrami. Najważniejsze z nich to:
dopuszczalne obciążenie robocze (czasem w formie „max load”),
zakres długości roboczej (minimalna i maksymalna długość po rozparciu),
typ końcówek (np. do listwy XYZ, do prowadnicy ABC),
czasem odniesienie do normy EN 12195 lub wewnętrznej klasy obciążenia.
Siła rozporu i nośność belek to nie to samo. Siła rozporu to siła, jaką belka może wygenerować podczas rozprężania i utrzymać między ścianami. Nośność to obciążenie, jakie może przyjąć w określonym kierunku bez odkształcenia lub uszkodzenia. W praktyce oznacza to, że belka może mocno „trzymać” między ścianami, ale przy uderzeniu wysokiego ładunku w połowie swojej długości zachowa się inaczej niż przy równomiernym docisku całej powierzchni.
Jak siła działa na belkę – kierunek i rozstaw podparcia
Nośność belek zależy od kierunku przyłożenia sił i odległości między punktami podparcia. Gdy belka pracuje poziomo między dwoma stabilnymi listwami, obciążenie rozkłada się inaczej, niż gdy jedna strona opiera się o listwę, a druga o cienką blachę. Podobnie belka pracująca na dużym wysuwie (prawie na maksimum długości) jest mniej sztywna niż ta, która działa w środku swojego zakresu.
W skrócie:
im większy wysuw, tym większe ugięcie przy tym samym obciążeniu,
im bliżej końcówki belki działa siła, tym łatwiej o uszkodzenie gniazda lub listwy,
im bardziej nierównomierny docisk (np. tylko w jednym punkcie), tym większe ryzyko wygięcia belki.
Jeżeli ładunek uderza w belkę w jednym miejscu, w połowie długości, to belka pracuje jak belka nośna obciążona punktowo – i tu właśnie wychodzą na jaw najczęstsze uszkodzenia belek rozporowych: wygięcia, pęknięcia spawów, wystrzelenie z gniazd.
Nie każda „mocna” belka nadaje się do wszystkiego
Naturalnym odruchem jest kupić „najmocniejszą” belkę i używać jej do wszystkiego. To prosty sposób, żeby przepłacić, zmęczyć się ciężkim sprzętem i nadal popełniać najczęstsze błędy przy użyciu belek rozporowych. Znacznie rozsądniej jest dobrać:
lżejsze, aluminiowe belki do codziennej dystrybucji kartonów i rollkontenerów,
mocniejsze belki (stalowe lub wzmocnione) do ograniczania ruchu cięższych palet,
specjalne belki do systemów piętrowania ładunku, jeśli naczepa jest do tego przystosowana.
Kluczowa zasada: belka dobierana do konkretnego ładunku i zabudowy, a nie odwrotnie. To 30 sekund zastanowienia, które pozwala uniknąć nie tylko uszkodzeń towaru, ale też zniszczenia samych belek – a to zawsze jest koszt i przestój.

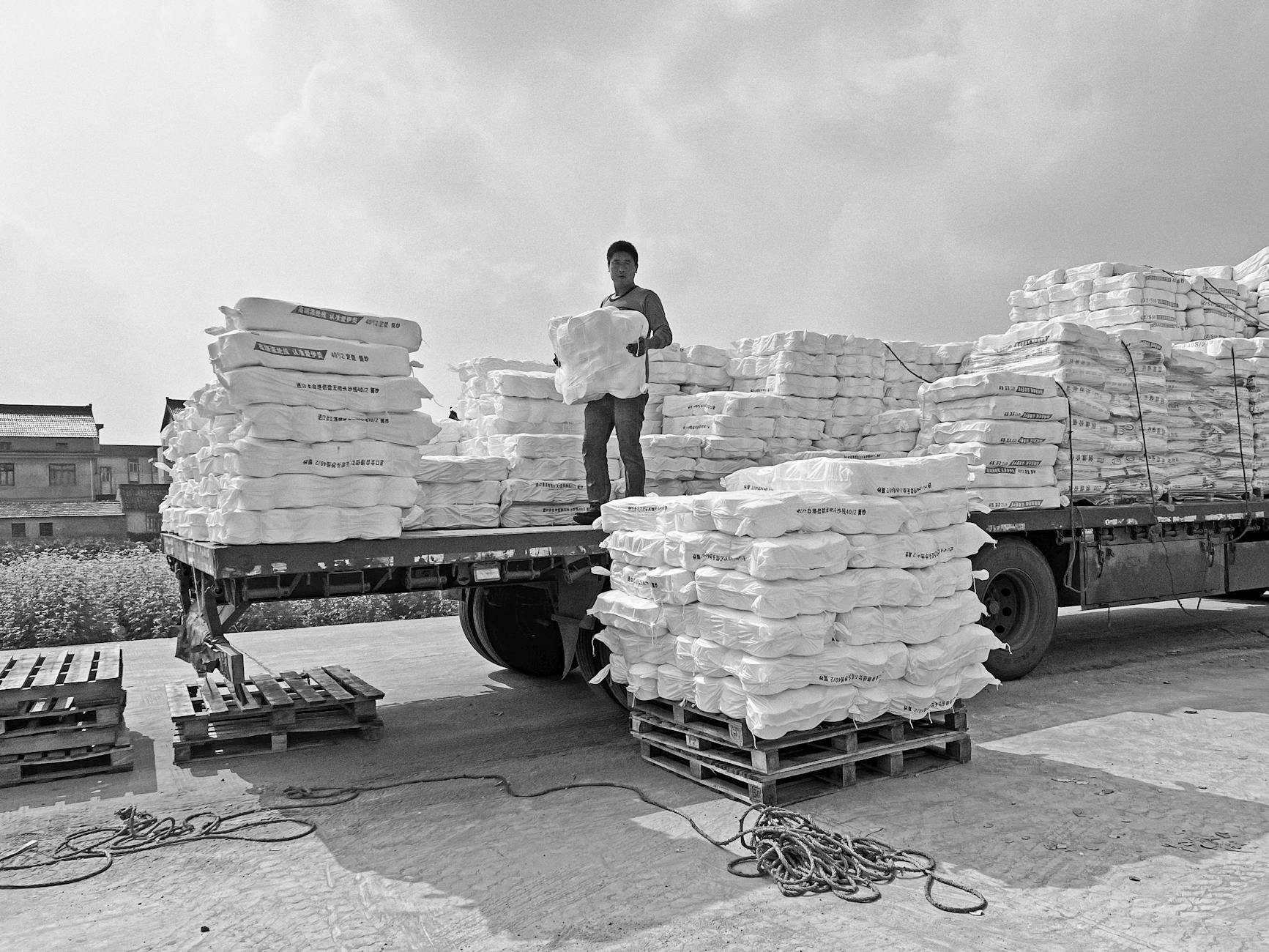

Źródło: Pexels | Autor: Frank Lv
Podstawy poprawnego działania: siła rozporu, tarcie i podparcie ładunku
Belka trzyma tylko wtedy, gdy ma się o co oprzeć
Tarcie – cichy sprzymierzeniec belki (albo jej największy wróg)
Belka rozporowa sama z siebie nie „trzyma” ładunku. Robi to dopiero w połączeniu z tarciem pomiędzy:
podłogą a paletą lub opakowaniem,
ładunkiem a ścianą/zabudową,
ładunkiem a samą belką.
Jeśli wszędzie po drodze jest ślisko (gładki lakier, folia, mokra podłoga, kurz), belka musi przejąć większość siły hamowania prawie sama. To droga donikąd: szybciej się wygina, wystrzela z listew albo przesuwa razem z ładunkiem.
Prosty „boost” tarcia w 5 minut:
podłóż maty antypoślizgowe pod najbardziej „nerwowe” palety,
zamiast gładkiej folii użyj przekładek antypoślizgowych lub choćby kartonu między gładkimi powierzchniami,
przetrzyj mokre lub zaolejone miejsca przed postawieniem palety i rozparciem belki.
Mały wzrost tarcia często robi większą różnicę niż dokładanie kolejnych belek, które i tak ślizgają się po gładkim ładunku. Zanim więc kupisz piątą belkę, sprawdź, czy nie możesz wzmocnić „przyczepności” w dwóch newralgicznych punktach.
Podparcie ładunku – gdzie naprawdę pracuje belka
Żeby belka dawała efekt, ładunek musi mieć sensowne podparcie. Paleta stojąca na skraju, częściowo w powietrzu, będzie się kołysała i „przeczołga” pod belką przy pierwszym mocniejszym hamowaniu.
Dobra baza dla belki to:
pełne oparcie klocków palety na podłodze lub na belce/półce,
brak dużych „przepaści” między paletami – jeśli są, wypełnij je przekładkami, deskami, kratownicą,
układ cegiełkowy przy kartonach – bez wysokich „wież” stojących na rogu dolnego kartonu.
Belka nie nadrobi źle ustawionego ładunku. Jej zadaniem jest „dopieczętować” już w miarę stabilny układ, a nie ratować kompletną prowizorkę. Zrób szybkie spojrzenie: czy ładunek stoi stabilnie bez belki? Jeśli nie, zacznij od poprawy ustawienia, dopiero potem rozpinaj belkę.
Jak szybko sprawdzić, czy belka naprawdę „trzyma”
Po rozparciu belki zrób dwa proste testy:
test łokcia/biodra – dociśnij ładunek w kierunku belki. Jeśli całość rusza się wyraźnie, a belka „przeskakuje” w gnieździe, trzeba ją poprawić lub dołożyć drugą,
test listwy – złap za belkę przy końcówce i spróbuj poruszać na boki góra–dół. Luz na listwie lub gnieździe to sygnał, że przy ostrym hamowaniu może się wypiąć.
Takie sprawdzenie zajmuje dosłownie chwilę, a pozwala od razu wyłapać belek, które tylko „udają” zabezpieczenie. Zrób z tego odruch – jak zamykanie drzwi przed ruszeniem.
Najczęstsze błędy przy doborze belki do pojazdu i ładunku
Za krótka albo za długa belka – problem zaczyna się od centymetrów
Dobór długości belki to klasyczne źródło kłopotów. Pomyłka o kilka centymetrów wystarczy, żeby zamiast stabilnego rozparcia mieć delikatne „przytrzymanie”, które puści przy pierwszym szarpnięciu.
Typowe wpadki:
belka na maksymalnym wysuwie – pracuje jak wąż, wygina się, ma mniejszą sztywność, a blokada szybciej się wyrabia,
belka „na wcisk młotkiem” – rozparta tak mocno, że uszkadza listwy, gniazda lub same końcówki; później nic już nie trzyma prosto,
belka z innym zakresem niż przestrzeń ładunkowa – ktoś przenosi belkę z busa do naczepy i dziwi się, że brakuje kilku centymetrów do rozparcia.
Szybkie rozwiązanie: zmierz faktyczny rozstaw ścian w dwóch–trzech miejscach (góra, dół, środek), porównaj z zakresem belki i wybierz model, który pracuje w środku swojego zakresu, a nie „na skrajach”. Jeden raz zmierz, a później dobór jest kwestią odruchu.
Belka niezgodna z listwą lub gniazdem
Belki i listwy to systemy. Końcówki muszą pasować do profilu listwy lub gniazda – inaczej całość opiera się na małej powierzchni, wykrzywia i przy obciążeniu wyskakuje.
Klasyka gatunku:
końcówka belki „łapie” tylko za krawędź listwy,
listwa jest innego typu (np. airlines vs. klasyczna pozioma), a belka trzyma się na słowo honoru,
gniazda są rozbite lub pogięte, więc końcówka wchodzi krzywo i od razu pracuje na wyłamanie.
Jeśli po zaczepieniu czujesz, że końcówka nie wchodzi pewnie, tylko „szoruje” bokiem, to znak, że coś jest nie tak z kompatybilnością lub stanem zabudowy. Zamiast dociskać mocniej, wymień belkę lub wybierz inne miejsce zaczepu. Oszczędzasz sobie później problemu z wyrwaną listwą na środku trasy.
Niedoszacowanie masy i środka ciężkości
Większość osób patrzy na liczbę palet, nie na ich wagę i wysokość. Tymczasem dwie palety tej samej masy mogą działać na belkę zupełnie inaczej:
niska, zbita paleta – siła rozkłada się równomiernie,
wysoka, „wiotka” paleta – środek ciężkości jest wysoko, paleta się kołysze i uderza w belkę wyżej, z większym ramieniem.
Jeżeli producent podaje np. 400 kg obciążenia dla belki w danym układzie, to nie oznacza to, że jedna wysoka paleta 400 kg uderzająca w połowie belki jest bezpieczna. W praktyce takie palety traktuj ostrożniej, dodaj drugą belkę lub ustaw ją wyżej, tak by była bliżej środka ciężkości ładunku.
Proste pytanie przed doborem: „Co się stanie z tą paletą przy ostrym hamowaniu?” Jeśli widzisz oczami wyobraźni, jak górna część przechyla się do przodu – belka powinna pójść wyżej i często w duecie.
Używanie tej samej belki do wszystkiego
Jedna „uniwersalna” belka do każdego auta i każdego ładunku to wygodny mit. W efekcie:
w busie belka jest za ciężka i nikt jej nie używa, bo „za dużo roboty”,
w naczepie ta sama belka jest zbyt słaba na pełne palety i kończy wygięta,
kierowca zaczyna kombinować – rozstawia belkę nie tam, gdzie trzeba, tylko tam, gdzie „jakoś wchodzi”.
Lepszy efekt daje krótki podział:
zestaw lżejszych belek do kartonów, rolek, drobnicy,
kilka mocniejszych belek do ciężkiego towaru – często wystarczą 2–3 na pojazd, dobrze dobrane, zamiast 8 przypadkowych.
Zrób „inwentarz”: jakie typy ładunków jeżdżą najczęściej i ile belek realnie do nich potrzebujesz. Po jednym takim przeglądzie znikają 3/4 problemów z doborem sprzętu.

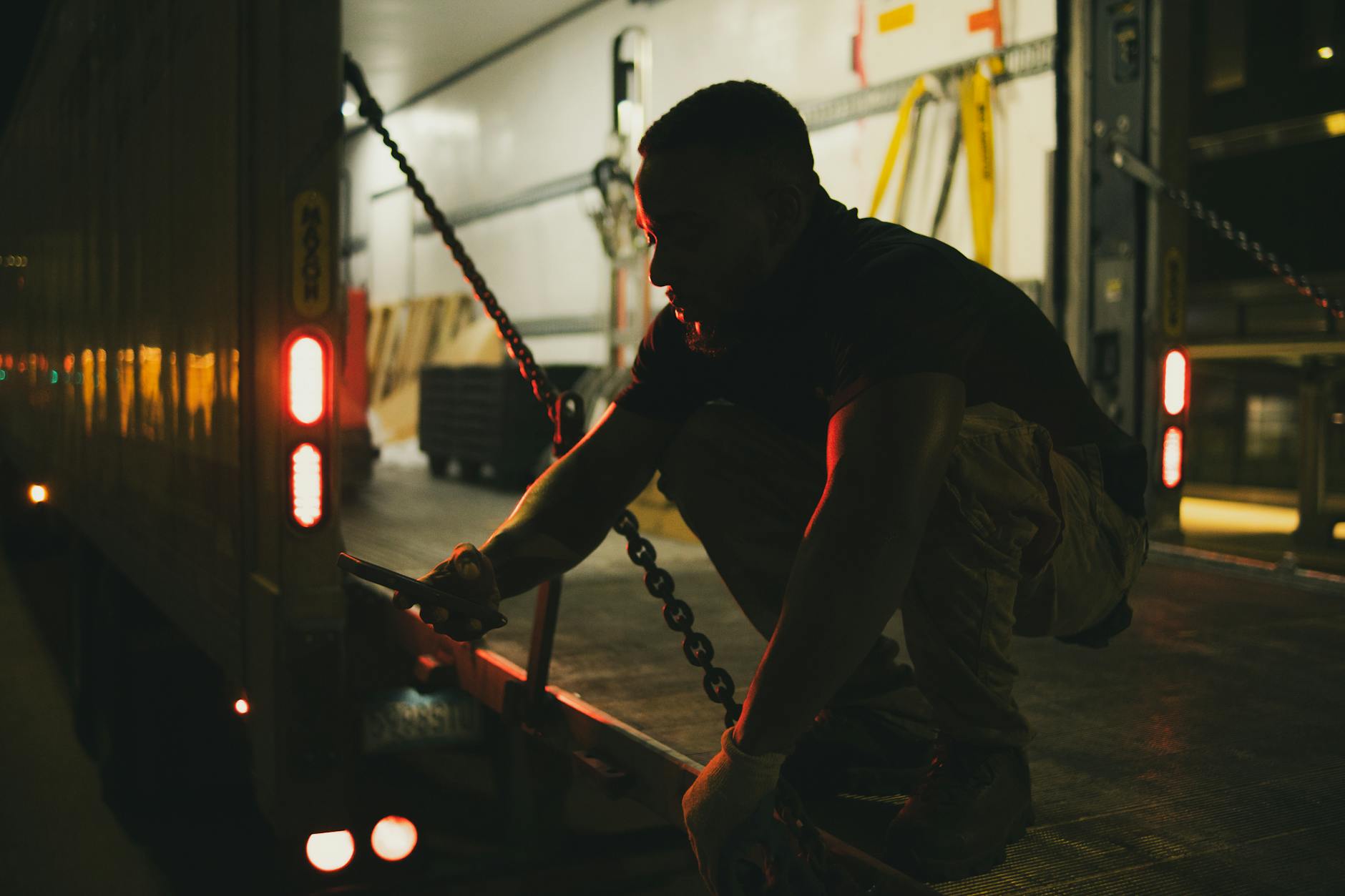

Źródło: Pexels | Autor: Ian Findley
Najczęstsze błędy montażowe: jak są zakładane belki, które tylko „udają” zabezpieczenie
Belka krzywo do osi pojazdu
Belka założona „na skos” to klasyczny obrazek. Na pierwszy rzut oka wygląda, że ładunek jest „zamknięty”, ale przy hamowaniu jedna końcówka dostaje dużo większą siłę niż druga. Rezultat: wyłamanie gniazda albo przekrzywienie belki i utrata całego zabezpieczenia.
Jak temu zapobiec w minutę:
po rozparciu spójrz, czy belka jest równoległa do podłogi i krawędzi ścian,
skontroluj, czy końcówki znajdują się na tym samym poziomie listwy po obu stronach,
jeśli belka „ucieka” na skos – poluzuj, popraw pozycję i dopiero wtedy dociśnij.
Ta jedna poprawka często decyduje, czy belka przejmie siłę na całej długości, czy tylko na jednej, przeciążonej końcówce.
Zbyt słabe rozparcie – belka jako dekoracja
Drugi skrajny przypadek: belka tylko „dotyka” ścian. Przy wibracjach w czasie jazdy końcówki przemieszczają się po listwach, a przy hamowaniu belka zsuwa się, jakby ktoś ją specjalnie odpiął.
Objawy zbyt słabego rozparcia:
belkę można łatwo przesunąć jedną ręką w bok,
przy lekkim uderzeniu ładunku słychać charakterystyczne „kliknięcie” w listwie,
po kilku kilometrach belka stoi już w innym miejscu niż na początku.
Przy belkach z dźwignią lub mechanizmem zapadkowym rozparcie powinno być wyczuwalnie mocne, ale jeszcze bez niszczenia listew. Dobrą praktyką jest dogięcie o jeden ząbek więcej niż „na styk” i szybkie sprawdzenie dłonią, czy belka nie ma luzu.
Zbyt mocne rozparcie – prosta droga do zniszczeń
Przeciwna skrajność to rozparcie „na chama”: dobijanie młotkiem, dopychanie barkiem do bólu. Skutek:
wyrywanie lub wyginanie listew montażowych,
pękanie lub odkształcenia końcówek belek,
mikropęknięcia w spawach i profilach, które ujawniają się dopiero przy kolejnym, mocnym hamowaniu.
Przy belkach teleskopowych i zapadkowych wystarczy rozparcie do momentu, aż belka sztywno „siądzie” między ścianami i przestanie reagować na lekki docisk dłonią. Dalsze siłowanie nic już nie poprawia, a tylko osłabia osprzęt. Dwa ruchy mniej dźwignią, a belka będzie służyć kilka lat dłużej.
Belka zaczepiona w zniszczonej lub zanieczyszczonej listwie
Wygięta listwa, zapchany otwór, resztki drewna albo plastiku – to wszystko zmniejsza powierzchnię styku końcówki z gniazdem. Przy szarpnięciu belka leci razem z ładunkiem.
Szybki przegląd przed założeniem belki:
czy listwa nie jest rozdarta, wybrzuszona lub oderwana od ściany,
czy w gniazdach nie ma szczątków palet, folii, śrub,
czy sama końcówka belki nie jest spłaszczona lub pęknięta.
Jeżeli coś budzi wątpliwość – wybierz inne miejsce mocowania albo użyj innej belki. Lepiej poświęcić minutę na zmianę punktu zaczepu niż godzinę na tłumaczenie szkody w magazynie docelowym.
Belka dociskająca tylko część ładunku
Często spotykana sytuacja: jedna wysoka paleta i kilka niższych obok. Belka zostaje założona tak, że realnie dociska tylko tę najwyższą paletę, a reszta ładunku stoi obok „luzem”. Przy ostrym hamowaniu niższe palety ruszają się niezależnie i potrafią przewrócić nawet dobrze dociskaną wysoką paletę.
Lepszy układ:
ustaw palety tak, aby górna krawędź była możliwie zbliżona,
w razie różnic wysokości zastosuj przekładki lub kratownice, aby belka opierała się na większej powierzchni,
jeśli to niemożliwe – użyj dwóch belek na różnych wysokościach: jedna pracuje na wyższe palety, druga na niższe.
Belka powinna „ogarniać” całą ścianę ładunku, nie tylko jej fragment. Jedno szybkie spojrzenie z boku wystarczy, żeby ocenić, czy tak jest.
Ignorowanie kierunku przewidywanego przeciążenia
Belki są montowane rutynowo, bez zastanowienia, w które strony ładunek może realnie „pójść”. Tymczasem w różnych trasach dominują różne zagrożenia:
dystrybucja miejska – częste, ostre hamowania, więc główne przeciążenie do przodu,
trasy górskie – więcej pracy belek w bok, przy przechyłach i ciasnych zakrętach,
długie autostrady – mniej hamowań, ale wyższe prędkości, więc pojedyncze awaryjne hamowanie generuje ogromne siły do przodu.
Belki montowane „na pamięć”, bez dopasowania do trasy
Bezrefleksyjny schemat: „zawsze daję jedną belkę z przodu palet i jadę”. Przy spokojnej trasie może się uda, przy jednym awaryjnym hamowaniu w mieście już niekoniecznie. Belki powinny pracować tam, gdzie spodziewasz się największej zmiany sił.
Szybkie dopasowanie do trasy zajmuje dosłownie chwilę:
dużo rond i ścisłe miasto – dodaj jedną belkę poprzeczną w połowie długości ładunku, żeby ograniczyć „falowanie” palet,
trasa z częstym dojazdem tyłem do rampy – przy delikatnym, ale częstym dobijaniu w tył daj belkę tuż przed ostatnim rzędem palet (chroni towar i drzwi),
droga z licznymi serpentynami – w miarę możliwości stosuj dodatkowe belki w poprzek, ale też wykorzystuj ściany boczne i pasy, żeby ładunek nie „chodził” na boki.
Jedna minuta planowania przed zamknięciem drzwi daje szansę, że belki będą pracować z fizyką, a nie przeciwko niej.
Brak kontroli po pierwszych kilometrach
Nawet najlepiej założona belka potrafi „ułożyć się” po ruszeniu, szczególnie przy nowej zabudowie, śliskiej podłodze albo kartonowym ładunku. Jeśli nie sprawdzisz, co się z nią dzieje po kilku kilometrach, łatwo przeoczyć początek problemu.
Krótki rytuał po starcie:
po zatrzymaniu na pierwszych światłach lub parkingu przejdź się do tyłu,
sprawdź dłonią każdą belkę – czy nie ma luzu, czy nie przesunęła się po listwie,
zerknij, czy ładunek nadal styka się z belką całą planowaną powierzchnią.
Pięćdziesiąt sekund „teraz” często ratuje przed godzinami stresu „potem”.
Błędy związane z rozmieszczeniem belek w przestrzeni ładunkowej
Za mało belek w stosunku do długości ładunku
Jeden rząd belek na przodzie i „jakoś to będzie” na reszcie. Przy pełnej naczepie to pierwsza połowa błędu, przy busie z wysokimi paletami – kompletna loteria. Ładunek podczas hamowania „faluje”, a siła z tylnych palet przenosi się przez te przednie i jedną przeciążoną belkę.
Bez liczenia na kalkulator można przyjąć prostą zasadę:
krótki ładunek (1–2 rzędy palet) – minimum jedna belka na przód, druga profilaktycznie w środku,
pełna naczepa – co kilka palet poprzeczna bariera, zamiast jednej „heroicznej” belki trzymającej wszystko,
ładunek mieszany – lepiej podzielić na segmenty i „zamykać” każdy segment osobno.
Cel jest prosty: żadna pojedyncza belka nie powinna przyjmować całej energii całego ładunku.
Belki zbyt blisko drzwi lub zbyt daleko od ładunku
Częsta pułapka: belka tuż przy drzwiach, a przed nią wolny metr pustej przestrzeni. Wygląda to porządnie, ale przy hamowaniu ładunek ma miejsce, żeby nabrać prędkości i uderzyć w belkę z impetem. Przy bocznym uderzeniu efekt jest podobny – ładunek „rozbiega się” przed barierą.
Lepsza konfiguracja:
ustaw belkę jak najbliżej ładunku, zostawiając jedynie minimalny roboczy luz,
jeśli potrzebujesz wolnej przestrzeni (np. dostęp do jednej palety) – wydziel ją jako osobny segment z dodatkową belką,
nie opieraj się na samym fakcie „coś stoi przy drzwiach” – drzwi nie są belką, a belka odsunięta o metr robi się dużo mniej skuteczna.
Im mniejszy rozbieg ładunku przed przeszkodą, tym mniejsze przeciążenie ląduje na belce i zabudowie.
Jedna belka na dużą wysokość ładunku
Wysokie palety zabezpieczone pojedynczą belką w jednej płaszczyźnie to proszenie się o przewrócenie. Górna część palety ma sporą dźwignię, więc przy przechyłach lub gwałtownym hamowaniu zaczyna „gibać się” nad belką jak nad osią obrotu.
Wysoki ładunek zawsze traktuj jak wieżę, którą trzeba podeprzeć w kilku punktach:
pierwsza belka jak najniżej, stabilizująca podstawę,
druga w okolicy środka wysokości, tam gdzie realnie wypada środek ciężkości,
przy wyjątkowo wysokich lub wiotkich paletach – trzecia belka u góry lub dodatkowe pasy.
Dwie belki w pionie potrafią zdziałać więcej niż cztery założone przypadkowo na różne, losowe ładunki.
Brak „zamykania” ładunku od boków
Skupienie tylko na kierunku jazdy to typowy błąd. Ładunek jest blokowany z przodu, a boki zostają praktycznie wolne. W efekcie przy ostrym skręcie lub unikaniu przeszkody palety „zawijają się” na boki, wyłamując ściany lub wypychając drzwi.
Przy ładunku mającym tendencję do „chodzenia” w bok:
stosuj belki tak, aby tworzyły półramę: z przodu i dodatkowo cofniętą jedną–dwie belki, które ograniczą boczne bujanie,
wykorzystaj wnęki, słupki i dodatkowe punkty mocowania, żeby klinować ładunek między belkami a ścianami,
przy długich elementach (np. rury, profile) dokładaj belki w kilku miejscach długości, a nie tylko w jednym punkcie.
Gdy zablokujesz ruch zarówno do przodu, jak i na boki, kabina i ściany boczne przestają być „ostatnią deską ratunku”.
Belki w jednej płaszczyźnie bez wzajemnego „wspierania się”
Kiedy kilka belek pracuje w tej samej linii i na tym samym poziomie, stosunek zysków do ryzyka nie zawsze jest korzystny. Przy mocnym uderzeniu obciążenie potrafi „przeskoczyć” z jednej na drugą, a przy drobnych różnicach długości cała siła siada na jednej belce.
Znacznie lepiej sprawdza się układ warstwowy:
pierwsza belka – najbliżej ładunku,
druga – kilka centymetrów z przodu lub z tyłu, na innym poziomie listwy,
opcjonalnie trzecia – delikatnie odsunięta, jako „bezpiecznik”, gdy pierwsza zacznie oddawać siłę.
Belki rozłożone przestrzennie tworzą coś w rodzaju strefy zgniotu. Zmniejszasz szczytowe obciążenie jednej sztuki i ograniczasz ryzyko nagłego, gwałtownego wyrwania.
„Tunel” z belek zamiast realnego podparcia ładunku
Bywa, że belki są zakładane równo przy ścianach bocznych, a środek ładunku zostaje prawie bez podparcia. Wygląda to dobrze z boku – mamy „kratę” – jednak w razie hamowania środek kolumny palet rusza się do przodu, ściska skrajne palety i dopiero potem trafia w belki przy ścianach.
Aby belki faktycznie wspierały ładunek, a nie tylko go „otaczały”:
planuj ich pozycję tak, aby przechodziły przez „rdzeń” ładunku, a nie tylko przy krawędziach,
przy węższych ładunkach (np. jedna szeroka paleta) lepiej postawić belkę centralnie niż po samym boku,
dopasuj wysokość do kształtu ładunku – belka powinna stykać się z bryłą tam, gdzie jest najtwardsza (np. słupki, narożniki, ramy).
Jeżeli belka nie ma kontaktu z tym, co faktycznie może się przesunąć, pracuje głównie „psychologicznie”.
Brak podziału przestrzeni na strefy ładunkowe
Ładowanie „ciągiem” od ściany do ściany i od frontu do tyłu jest szybkie, ale utrudnia sensowne rozmieszczenie belek. Mieszają się różne rodzaje towaru, różne wysokości i masy, a później trudno dobrać jeden schemat zabezpieczenia.
Sprawniej działa podział na strefy:
z przodu – cięższe palety, z krótszym luzem do przedniej ściany i mocniejszymi belkami,
w środku – ładunek średni, z możliwością dołożenia belek regulowanych w pionie,
z tyłu – lżejsza dystrybucja, gdzie użyjesz lżejszych belek i łatwiej będzie wyjąć pojedyncze palety.
Gdy ładunek jest logicznie podzielony, ustawienie belki w odpowiednim miejscu przestaje być zgadywanką, a staje się szybkim nawykiem.
Niedoszacowanie sił przy częściowym rozładunku
Na starcie wszystko wygląda dobrze – belki rozstawione, ładunek podparty. Problem zaczyna się podczas dystrybucji: z każdej rampy znika kilka palet, układ sił się zmienia, a belki zostają tam, gdzie były na początku.
Żeby belki nie stały się pułapką po połowie trasy:
po każdej większej zmianie ładunku zrób krótki przegląd – sprawdź, czy belka nadal ma co podtrzymywać,
gdy znika środkowy segment palet, a zostają tylko przód i tył – przemieść belkę, żeby zabezpieczyć nowy „front” ładunku,
wypracuj prostą rutynę: „wyjechała paleta – spojrzenie na belkę”. Jedna czynność, a dramatycznie obniża ryzyko niespodzianki przy kolejnym ostrym hamowaniu.
Ładunek żyje przez całą trasę – belki powinny żyć razem z nim, a nie zostawać w pozycji startowej „na zawsze”.
Brak wykorzystania różnych poziomów mocowania
W wielu zabudowach masz po kilka rzędów listew airlines czy klasycznych, a i tak większość belek ląduje na jednym, „ulubionym” poziomie. Tymczasem różne wysokości punktów zaczepu to darmowe narzędzie do lepszego rozkładu sił i stabilizacji ładunku.
Prosty sposób, by zyskać dużo na bezpieczeństwie:
niższy rząd listew – do stabilizacji podstawy palet i niskich ładunków,
środkowy rząd – jako główna „linia pracy” belek dla większości ładunków,
górny rząd – do domknięcia wysokich palet, docisku lekkiej, ale objętościowej drobnicy lub jako dodatkowe wzmocnienie.
Zamiast dwóch bardzo mocno napiętych belek na jednym poziomie, lepiej rozłożyć siłę na trzy ustawione w różnych punktach wysokości. Zyskujesz i na stabilności, i na żywotności sprzętu.
Najczęściej zadawane pytania (FAQ)
Do czego służą belki rozporowe i czy mogą zastąpić pasy transportowe?
Belki rozporowe blokują ruch ładunku w konkretnym kierunku – do przodu, do tyłu lub na boki. Działają jak ruchoma ściana, która przenosi siły z ładunku na zabudowę pojazdu, dzięki czemu palety, kartony czy rollkontenery nie „jadą” po całej naczepie przy hamowaniu lub zakrętach.
Nie zastępują jednak pasów transportowych ani mat antypoślizgowych. Są jednym z elementów całego systemu mocowania. Przy lekkiej drobnicy często wystarczy kilka dobrze założonych belek, ale przy ciężkich, wysokich lub pojedynczych ładunkach belka powinna tylko wspierać pasy, a nie je zastępować.
Traktuj belkę jak szybkie wzmocnienie zabezpieczenia, a nie jedyne zabezpieczenie – zyskasz realną kontrolę nad ruchem ładunku.
Jak prawidłowo założyć belkę rozporową, żeby faktycznie trzymała ładunek?
Podstawą jest właściwa długość i pewne oparcie. Belka nie może pracować na skrajnym wysuwie, nie może też opierać się o pogiętą blachę czy „miękkie” elementy zabudowy. Musi siedzieć w solidnych listwach, gniazdach lub szynach, najlepiej w jednej linii, bez przekosu.
Prosty schemat: ustaw belkę prosto, rozepnij ją z wyczuwalnym, ale nie przesadnym dociskiem, a potem spróbuj ją porządnie szarpnąć i przesunąć. Jeśli daje się łatwo ruszyć ręką, tym bardziej puści przy awaryjnym hamowaniu.
Poświęć na montaż te dodatkowe 30 sekund – to najtańsza „polisa” na cały kurs.
Jakie są najczęstsze błędy przy użyciu belek rozporowych?
Najbardziej typowy błąd to tzw. „belka na alibi” – lekko rozparta, często pod kątem, bez sprawdzenia blokady. Na zdjęciu wygląda, jakby coś było zrobione, ale przy ostrym hamowaniu belka po prostu wyskakuje lub zgina się, a ładunek jedzie dalej.
Do tego dochodzą inne wpadki: użycie lekkiej aluminiowej belki jak muru pod ciężką, wysoką paletę, opieranie belki o zniszczone ściany, praca na skrajnych wysuwach czy próba dociśnięcia jednej wysokiej pralki zamiast spięcia całego rzędu. Efekt jest zawsze ten sam – złudne poczucie bezpieczeństwa.
Przeanalizuj swój ostatni załadunek: jeśli rozpoznajesz któryś z tych błędów, następnym razem popraw to od razu na placu, nie po hamowaniu.
Kiedy belka rozporowa to zły pomysł i trzeba użyć innych metod mocowania?
Belka rozporowa nie sprawdzi się jako główne zabezpieczenie przy bardzo ciężkich, punktowych ładunkach: maszynach, silnikach, elementach stalowych. Taki towar trzeba „przywiązać” do podłogi pasami lub łańcuchami, wykorzystując solidne punkty kotwiczenia, a belka może co najwyżej ustabilizować górę.
Podobnie przy ładunkach o wysokim środku ciężkości (pojedyncza wysoka paleta, jedna szafa) oraz przy bardzo śliskich powierzchniach bez kartonu czy folii antypoślizgowej. Wtedy tarcie jest tak małe, że belka po prostu się ślizga i nie ma szans przenieść realnych sił.
Gdy widzisz wysoki, ciężki, śliski albo pojedynczy element – najpierw sięgnij po pasy i maty, a dopiero potem myśl, gdzie dołożyć belkę.
Jak dobrać belkę rozporową do rodzaju ładunku i pojazdu?
Przy drobnicy, kartonach i lekkich paletach w busach i naczepach zwykle wystarczą aluminiowe belki teleskopowe – są lekkie, szybkie w użyciu i wygodne w codziennej pracy. Wystarczy, że współpracują z listwami w zabudowie i mają odpowiednią regulację długości.
Przy wyższych ładunkach, większych siłach bocznych lub w systemach piętrowania (double deck) lepiej sprawdzają się stalowe belki lub specjalne belki dachowe/podłogowe o większej nośności. Ważne, by typ belki pasował do systemu listew i gniazd w konkretnym pojeździe – belka z innego systemu to proszenie się o kłopoty.
Zanim kupisz lub założysz belkę, sprawdź w praktyce: czy na pewno pasuje do szyn, czy blokada pewnie siada i czy przy twoim typie ładunków nie będzie pracowała na granicy swoich możliwości.
Czym różni się użycie belek w busie od użycia w naczepie firance?
W busach belki najczęściej rozpiera się bezpośrednio między ścianami lub wpina w proste listwy montażowe. Służą do dzielenia przestrzeni na strefy, blokowania kilku palet lub drobnicy tak, aby nie „latała” po całej ładowni przy miejskiej dystrybucji.
W naczepach firankach pracują głównie belki współpracujące z aluminiowymi listwami i certyfikowanymi gniazdami. Często tworzy się kilka poziomów „przegrodzeń” lub korzysta z belek do piętrowania ładunku, które muszą wytrzymać znacznie większe obciążenia niż w busie.
Obejrzyj swoją zabudowę jak system – wtedy łatwo zdecydujesz, gdzie belka ma robić za ruchomą ścianę, a gdzie za element do budowania całych „klatek” dla ładunku.
Czy jedna dobrze ustawiona belka naprawdę coś zmienia przy hamowaniu?
Tak, pod warunkiem że pracuje w dobrym miejscu. Jedna belka za ostatnią paletą w busie potrafi zablokować jej „rozbieg” na drzwi, a pojedyncza belka między ścianą a rzędem rollkontenerów zapobiegnie ich składaniu się jak domino w zakrętach. Różnica między „jakoś to będzie” a kontrolowanym ładunkiem to czasem jeden element założony z głową.
Kluczem jest ustawienie: prosto, z właściwym dociskiem i w miejscu, gdzie ładunek ma się o co oprzeć (ściana, inna paleta, stabilny element zabudowy). Wtedy w kilka minut zyskujesz realne wzmocnienie zabezpieczenia, zamiast tylko ładnego zdjęcia dla spedytora.
Test jest prosty: po montażu wyobraź sobie nagłe hamowanie – jeśli nie miałbyś odwagi stać przy tym ładunku, popraw pozycję belki już teraz.
Najważniejsze wnioski
Belka rozporowa jest tylko jednym z elementów systemu mocowania – ma przenieść siły hamowania, przyspieszania i boczne na solidne elementy zabudowy, a nie „udawać” zabezpieczenie.
Belka „na alibi” (krzywo, słabo dociśnięta, bez sprawdzenia blokady) nie zatrzyma ładunku przy ostrym hamowaniu; dopiero prawidłowo dobrana długość, proste ustawienie i wyczuwalny docisk sprawiają, że belka realnie pracuje.
Najlepiej sprawdza się przy ładunku wypełniającym większość przestrzeni (palety, drobnica, rollkontenery, rzędy AGD/mebli), gdzie brakuje tylko kilku „ścianek”, by usztywnić całość.
Przy pojedynczych, wysokich, bardzo ciężkich lub punktowych ładunkach belka może być tylko dodatkiem – podstawę zabezpieczenia stanowią pasy, łańcuchy, maty antypoślizgowe i pewne punkty kotwiczenia.
Słabe, zniszczone ściany, pogięte prowadnice czy brak certyfikowanych listew sprawiają, że nawet najlepsza belka staje się atrapą, bo nie ma w co bezpiecznie „oddawać” sił z ładunku.
Już 5–10 minut pracy – ustawienie belek w linii, dociśnięcie z wyczuciem i czasem dodanie jednej dodatkowej belki dla stworzenia „klatki” – potrafi radykalnie zmniejszyć ryzyko przesunięcia towaru.
Dobór typu belki (aluminiowa lekka vs stalowa wytrzymała) musi odpowiadać masie i charakterowi ładunku oraz pojazdu, bo od nośności zależy, czy belka wytrzyma realne obciążenia podczas jazdy.
